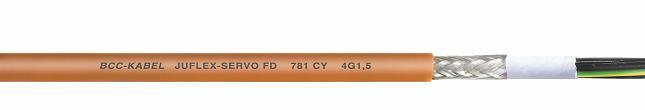

JUFLEX-SERVO FD 781 CY 经济型耐油高柔性屏蔽伺服电机电缆
|
应用范围
· 用于连接伺服电机
· 用于连续移动装置，特别用于拖链系统
· 屏蔽型， 具有抗电磁干扰性能，用于变频器和伺服电机之间或电机之间的电缆连接
· 仅用于室内
|
产品特性
· 用于连接伺服电机
· 用于连续移动装置，特别用于拖链系统
· 屏蔽型， 具有抗电磁干扰性能，用于变频器和伺服电机之间或电机之间的电缆连接
· 仅用于室内
|
电缆结构
· 多股细绞成束超细裸铜丝导体
· 聚丙烯芯线绝缘
· 黑色芯线白色数字编号
· 带有绿/黄双色接地芯线标识
· 芯线绞合成缆，节距极小
· 采用镀锡铜丝编织屏蔽
· 无纺材料包覆
· 特制PVC混合料外护套
· 橙色( RAL. 2003 )
|
|
|
|
最小弯曲半径
移动安装：7.5 x 电缆外径
固定安装： 4 x 电缆外径 |
|
|
|
使用温度范围
移动安装： -5°C 至 +70°C
固定安装：-40°C 至 +80°C |
|
|
|
|
|
导体结构
VDE 0295第6 类导体，采用多股细绞成束超细裸铜丝 |
|
|
|
芯线标识
黑色芯线白色数字编号(VDE0293) |
|
|
|
|
|
|
|
|
|
|
芯线接地标识
G=有绿/黄双色接地标识 |
|
|
|
工作电压
600/1000 V |
|
|
|
|
|
绝缘电阻
> 20 GΩx cm |
|
|
|
测试电压
4000 V |
|
|
|
符合标准
VDE 0250/0281 |
|
|
物料
编号 |
导体截面积 |
电缆近似 |
电缆耗铜 |
电缆重量 |
|
mm2 |
外径mm |
量kg/Km |
kg/km |
|
JUFLEX- SERVO FD 781 CY |
|
JT3101045 |
4 G 1,5 |
10,1 |
89 |
157 |
|
JT3101046 |
4 G 2,5 |
12,3 |
133,8 |
233 |
|
JT3101047 |
4 G 4 |
13,9 |
210,9 |
335 |
|
JT3101048 |
4 G 6 |
15,8 |
295,5 |
456 |
|
JT3101049 |
4 G 10 |
20,2 |
488,2 |
747 |
|
JT3101050 |
4 G 16 |
24,5 |
744,8 |
1109 |
|
JT3101051 |
4 G 25 |
29,7 |
1118,1 |
1654 |
|
JT3101052 |
4 G 35 |
34,3 |
1565,4 |
2264 |
|
JT3101053 |
4 G 50 |
39,3 |
2174,9 |
3090 | |
