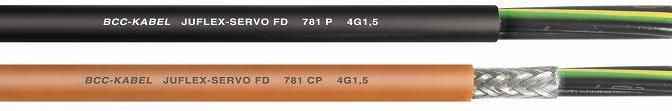

JUFLEX-SERVO FD 781 P/781 CP无卤、耐油高柔性PUR(屏蔽)伺服电机电缆
|
应用范围
· 高柔性、无卤、耐油电缆
· 专为变频器和电机之间的连接设计，用于连续移动行程不超过10m的拖链使用
· 低电容特性可使变频器和电机之间，以及电机组之间的连接长度更长
· 用于室内及室外
产品特性
· 优化的电缆设计,弯曲半径大幅减小
· 使用寿命长，行程传输10m的拖链，最多达5百万次往复循环弯曲 |
· 与PVC绝缘电缆相比，低电容聚丙烯绝缘更能减少动力的传输损耗。因此可在变频器和电机之间装置更长的电缆
· 用于物流/传送系统的驱动组
· 不含PVC、无铅、无卤
· 耐低温，-30°C仍能保持柔性
· JUFLEX-SERVO FD 781 CP是屏蔽抗电磁干扰型
· 特制PUR外护套、耐油、不粘
电缆结构
JUFLEX-SERVO FD 781 P
· 多股细绞成束超细裸铜丝导体
|
· 改良型聚丙烯芯线绝缘
· 黑色芯线白色数字编号
· 带有绿/黄双色接地芯线标识
· 芯线绞合成缆，节距极小
· 无纺材料包覆
· 特制PUR混合料外护套
· 黑色( RAL 9005 )
JUFLEX-SERVO FD 781 CP
· 无纺材料包覆，镀锡铜丝编织屏蔽
· 特制PUR混合料外套，耐油
· 橙色(RAL 2003)
|
|
|
|
最小弯曲半径
移动安装：7.5 x 电缆外径
固定安装： 4 x 电缆外径 |
|
|
|
使用温度范围
移动安装：-30°C 至 +70°C
固定安装：-40°C 至 +80°C |
|
|
|
|
|
导体结构
VDE 0295第6 类导体，采用多股细绞成束超细裸铜丝 |
|
|
|
芯线标识
黑色芯线白色数字编号(VDE0293) |
|
|
|
|
|
|
|
|
|
|
芯线接地标识
G=有绿/黄双色接地标识 |
|
|
|
工作电压
600/1000 V |
|
|
|
|
|
绝缘电阻
> 20 TΩx cm |
|
|
|
测试电压
4000 V |
|
|
|
符合标准
VDE 0250/0281 |
|
|
G=有绿/黄双色接地标识; X=无绿/黄双色接地标识。 |
|
物料
编号 |
导体截面积 |
电缆近似 |
电缆耗铜 |
电缆重量 |
|
mm2 |
外径mm |
量kg/Km |
kg/km |
|
JUFLEX- SERVO FD 781 P |
|
JT3101054 |
4 G 1,5 |
9,3 |
58 |
118 |
|
JT3101055 |
4 G 2,5 |
11,5 |
96 |
185 |
|
JT3101056 |
4 G 4 |
13,1 |
154 |
264 |
|
JT3101057 |
4 G 6 |
14,7 |
231 |
367 |
|
JT3101058 |
4 G 10 |
18,8 |
384 |
602 |
|
JT3101059 |
4 G 16 |
22,9 |
615 |
912 |
|
JT3101060 |
4 G 25 |
28,1 |
960 |
1401 |
|
JT3101061 |
4 G 35 |
32,1 |
1344 |
1898 |
|
JT3101062 |
4 G 50 |
37,5 |
1920 |
2732 |
|
JUFLEX- SERVO FD 781 CP |
|
JT3101063 |
4 G 1,5 |
10,1 |
89 |
158 |
|
JT3101064 |
4 G 2,5 |
12,3 |
134 |
233 |
|
JT3101065 |
4 G 4 |
13,9 |
211 |
335 |
|
JT3101066 |
4 G 6 |
15,8 |
296 |
456 |
|
JT3101067 |
4 G 10 |
20,2 |
488 |
747 |
|
JT3101068 |
4 G 16 |
24,5 |
745 |
1109 |
|
JT3101069 |
4 G 25 |
29,7 |
1118 |
1654 |
|
JT3101070 |
4 G 35 |
34,3 |
1565 |
2264 |
|
JT3101071 |
4 G 50 |
39,3 |
2175 |
3090 |
|
