T-CC1100E-PA 无线方案采用TI chipcon高性能无线芯片CC1100E开发。是一种低成本、高度集成的UHF收发器，专为远距离无线抄表应用而设计。
我们将提供完整硬件、软件参考方案，缩短产品研发周期，为您节省成本投入。
产品特征
l 950-960MHz无线收发器，可订制470-510MHz
l 支持 FSK, GFSK, ASK/OOK 以及MSK调制方式
l 可编程配置传输数率1.2k - 500 kbps
l 内置前向纠错 FEC，灵敏度高
l 点对点，点对多点，灵活通信方式
l 低功耗，采用绕线电感性能更出众，输出18dBm电流为70mA
l RSSI输出和载波侦听指示

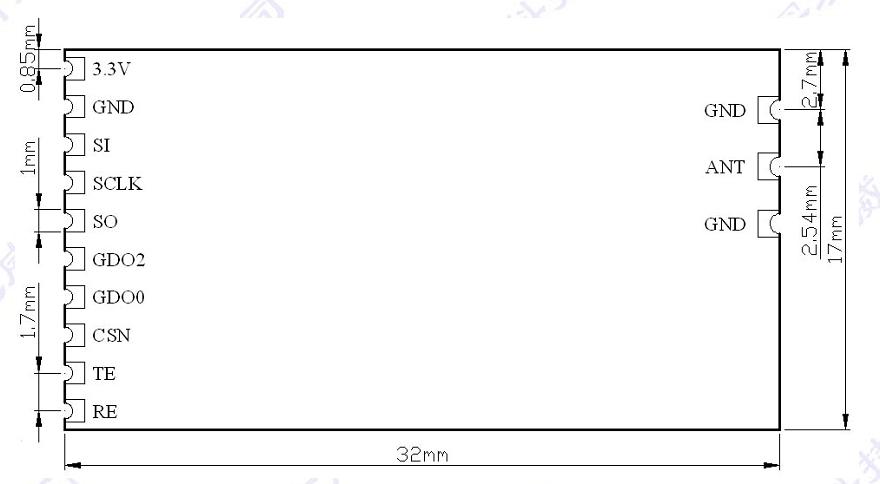

l SMD元件32.0*17.0*2.4 mm，体积小
l 使用廉价的微控制器可得高性能RF系统
l SPI接口
应用范围
l 运行于470/950MHz ISM/SRD 频带的超低功耗无线应用物流跟踪
l 无线传感器网络
l 家庭和楼宇自动化
l 高级抄表架构（AMI）
l 无线计量
l 无线报警与安全系统
技术参数
TA=25℃,VDD=3.0V,工作频率950MHz
|
技术指标 |
参数 |
备注 |
|
工作电压 |
直流3.0－3.6V |
|
|
工作频率 |
950-510MHz |
|
|
频率误差 |
+-10KHz |
|
|
调制方式 |
FSK/GFSK/ASK/OOK/MSK |
可编程配制 |
|
输出功率 |
17-22dBm |
|
|
接收灵敏度 |
-112dBm |
1.2 Kbps |
|
接收电流 |
<20mA |
|
|
发射电流 |
60-130mA |
与输出功率有关 |
|
待机电流 |
2uA |
|
|
传输速率 |
1.2－500Kbps |
可编程配制 |
|
数据接口 |
SPI接口 |
|
|
通讯距离 |
850m |
2.4Kbps可视距离 |
|
天线阻抗 |
50ohm |
|
|
存贮温度 |
-50 － 150°C |
|
|
工作温度 |
-20 － 85 °C |
|
|
外形尺寸 |
32.0*17.0*2.4 mm |
| |
