VT-CC1101HPA-433M 无线模块采用TI chipcon高性能无线芯片CC1101开发。是一种低成本、高度集成的UHF收发器，专为远距离无线应用而设计。
我们将提供完整硬件、软件参考方案，缩短产品研发周期，为您节省成本投入。
0B产品特征
l 输出功率可达30dBm，可靠传输距离可达1200m以上
l 433MHz无线收发器，可订制315M/868M/915M等其它载频
l 支持 FSK, GFSK, ASK/OOK 以及MSK调制方式
l 可编程配置传输数率1.2k - 500 kbps
l 内置前向纠错 FEC，灵敏度高
l 点对点，点对多点，灵活通信方式
l RSSI输出和载波侦听指示

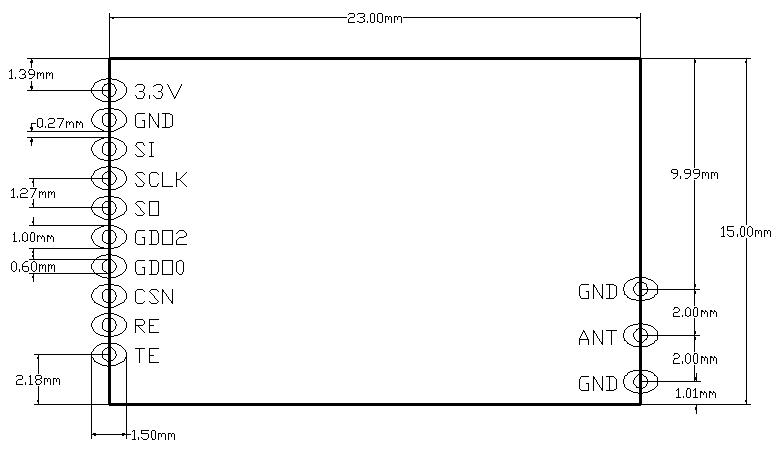

l SMD元件26.0*17.0*2.4 mm，体积小
l 使用廉价的微控制器可得高性能RF系统
l SPI接口
1B应用范围
l 物流跟踪、仓库巡检、电子标签等
l 替代232、485进行无线数据通信
l 工业仪器仪表无线数据采集和控制
l AMR（水、电、煤气）三表自动抄表
l 建筑物与住宅（智能家居）控制
l 电子消费类产品无线遥控
l 无线报警与安全系统
l 无线传感器网络
2B技术参数
|
技术指标 |
参数 |
备注 |
|
工作电压 |
直流3.0－3.6V |
功放VDS 3 - 9V |
|
工作频率 |
433MHz |
可编程配制+-5MHz |
|
频率误差 |
+-10KHz |
|
|
调制方式 |
FSK/GFSK/ASK/OOK/MSK |
可编程配制 |
|
输出功率 |
22-30dBm |
|
|
接收灵敏度 |
-112dBm |
2.4 Kbps |
|
饱和度 |
-15dBm |
|
|
接收电流 |
<20mA |
2.4 Kbps |
|
发射电流 |
90-250mA |
与输出功率有关 |
|
待机电流 |
2uA |
|
|
传输速率 |
1.2－500Kbps |
可编程配制 |
|
数据接口 |
SPI接口 |
|
|
通讯距离 |
1200m |
2.4Kbps可视距离 |
|
天线阻抗 |
50ohm |
|
|
存贮温度 |
-50 － 150°C |
|
|
工作温度 |
-40 － 85 °C |
|
|
外形尺寸 |
26.0*17.0*2.4 mm |
| |
