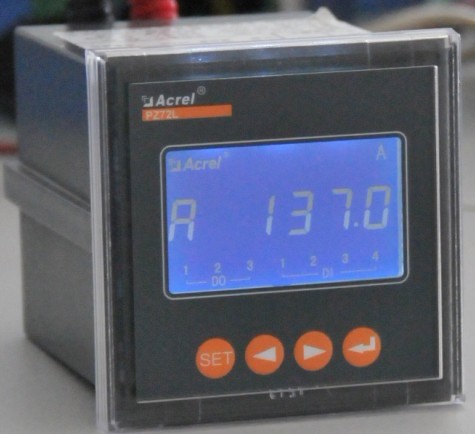

PZ72L-DE智能直流电能表

PZ72L-DE智能直流电能表是江苏安科瑞电器制造有限公司自主研发生产的产品，该电力仪表针对针对直流屏、太阳能供电、电信基站等应用场合而设计的。智能直流电能表可以直接取代常规测量仪表。作为一种先进的智能化、数字化的前端采集元件，该电力仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。仪表可具有RS-485 通讯接口，采用Modbus-RTU 协议；可带模拟量输出、继电器报警输出、开关量输入/输出。根据不同要求，通过仪表面板按键，对变比、报警、通讯、开关量输出进行设置与控制。

智能直流电能表是针对直流屏、太阳能供电、电信基站等应用场合而设计的，该系列仪表可测量直流系统中的电流、电压、功率和电能。既可用于本地显示，又能与工控设备、计算机连接，组成测控系统。

智能直流电能表知名品牌主要有江苏安科瑞PZ72-DE、PZ72L-DE、PZ96B-DE等等。

下面以江苏安科瑞PZ72L-DE产品为例,介绍智能电能表的功能和技术参数。



l      工作温度：LCD显示：-10℃~+45℃；LED显示：-10℃~+55℃

l      储存温度：-20℃~+70℃等

l      相对湿度：≤93%RH，不结露，无腐蚀性气体场所

l      海拔高度：≤2500m



电磁兼容

l      静电抗干扰实验 Ⅲ级(IEC61000-4-2)

l      辐射抗干扰试验 Ⅲ级(IEC61000-4-3)

l      电快速瞬变脉冲群干扰试验 Ⅳ级(IEC61000-4-4)

l      浪涌抗干扰试验 Ⅳ级(IEC61000-4-5)

l      射频传导干扰试验 Ⅲ级(IEC61000-4-6)

l      电磁场抗干扰试验 Ⅲ级(IEC61000-4-8)



l      C — 带RS485通讯接口，采用Modbus协议

l      K — 带开关量输入／输出

l      M — 模拟量输出

l      J — 继电器报警输出



直流电流  0~10A（直接输入，启动电流：5mA）

          0~9999A（外置分流器或霍尔元件，量程可编程设定）

分 流 器  支持输出为75mV

霍尔元件  支持输出为0~20mA、4~20mA、0~5V、0~10V等

功耗≤1mW

电压输入

直流电压：0~1000V

输入阻抗  ≥2kΩ/V

1.2倍可持续正常工作，2倍持续1秒

电流、电压：0.5级

频率：0.05Hz

有功功率、有功电能：0.5级

无功功率、无功电能：1.0级

≥100MΩ

电源端子组与信号输入、输出端子组之间3kV/1min（RMS）

≥50000h

2路集电极开路的光耦脉冲

电压范围 85~265VAC,50/60Hz、110~350VDC、36~48VDC

功耗≤2W

DC4～20mA、DC0～20mA(负载<500Ω)

1路继电器输出，2A/30VDC或2A/250VAC

干接点输入，仪表内置电源，光耦隔离

常开继电器无源触点，1A/30VDC或2A/250VAC

RS485接口，半双工、光电隔离，Modbus-RTU协议

波特率1200、2400、4800、9600、19200可选

LED或LCD（高亮蓝色背景光、背光延时时间可调）



仪表外形及安装尺寸 单位mm

l         PZ72L-DP方形 — 面框尺寸为仪表面框尺寸为72mm*72mm，开孔尺寸为67mm*67mm，安装深度为91mm

l         PZ96B-DP方形 — 面框尺寸为仪表面框尺寸为48mm*96mm，开孔尺寸为44mm*91mm，安装深度为131mm

嵌入式安装



PZ智能直流电能表专利：电力监控仪表(单相全参量液晶显示72型、80型)--外观专利号200830274863.3 ；电源保护电测仪表电路--实用新型专利号200520046493.9

PZ智能直流电能表著作权登记号：沪 DGY-2008-0799《安科瑞PZ-E单相电能测控软件V1.0》
