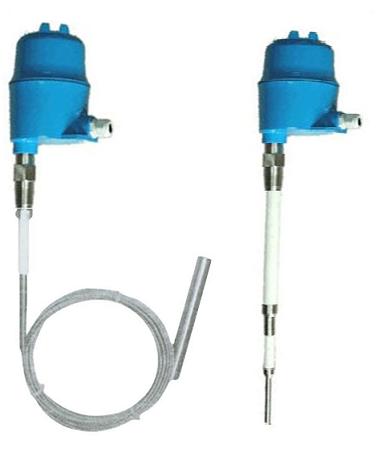

NYSP-M型 射频导纳料位变送器
概 述
二线制射频料位变送器采用射频微三端信号处理技术测量贮罐内的物位，这种方法已获得实践的充分证明。它是一种精确而独立的过程测量仪表。简而言之，利用探头与仓壁之间形成的电容器对物料高度是否到达传感器探头的位置进行检测。二线制射频料位变送器的固态电子线路将连续监测这一变化，并将这一变化与一个非常稳定的基准电路进行比较，然后输出一个与物位成正比的精确而又独立的4-20mA电流信号。
危险场所
二线制射频料位位变送器的本安设计，如与经过认证的安全栅一起使用，可构成本质安全系统，用于检测易燃介质。如与简单的数字盘装表一起使用，或将它接入复杂的控制系统，二线制射频料位变送器还可用于贮量管理，多点报警及泵控制。
产品特点
1、二线制
2、连续过程测量
3、适用危险场所
4、几乎任何物位都可检测
5、多种安装方式：卫生接头、螺纹、法兰
6、多种结构形式：分离型、整体型、抬高型
7、化学适用性极强的探头
8、多种多样的电极：刚性的、挠性的、带重锤的或带紧固装置的
测量电极
二线制射频料位变送器采用316不锈钢测量电极，电极外面可根据不同需要，选择聚四氟乙烯或聚氯乙烯护套。二线制射频料位变送器可用3/4″NPT接头安装，也可选用1-1/4″NPT及法兰安装。刚性极棒长度可达4175毫米，挠性强式电极长度可达30m。绳式电极的端部可带裸的或有护套的重锤，用于介质无扰动的容器，对带搅拌的贮罐，绳式电极下端可带紧固装置。二线制射频料位变送器的电子单元还可与电极分开安装，两者之间的最大距离为6m,它主要用于高温或强振动场所。
技术参数
1、电气参数
电源：15-32VDC（对本安系统，最大电源电压为27VDC）
输出：4-20mA
输出阻抗：450Ω@24VDC(视电压定）
阻尼：0-3秒（用跨接器选择）
校准：调零和调满，带频率选择
被测电容范围：0-4000pf(名义值）
精度：±1%(介电常数恒定时）
防护等级：IP65
防爆等级：ExiaⅡCT5 本质安全型 ExdⅡBT4 隔爆型
2、机械参数
外壳：铝合金外涂防腐聚脂漆
环境温度：-40℃-+49℃(抬高型可用于更高的温度）
3、电极参数
长度：由用户指定A、B、M、N、P型电极，最长4175毫米； D、H、I型电极，最长30米。
4、电极选件A、D、E型电极仅用于非导电介质。在玻璃纤维或带内衬的容器上使用时，应采用辅助接地杆或同轴套筒
|
电极型式 |
安装方式 |
材质 |
压力 |
温度 |
|
A |
3/4"NPT |
316S.S |
0.351MPa |
121℃ |
|
B |
3/4"NPT |
Teflon/S.S |
0.351MPa |
121℃ |
|
D |
11/4"NPT |
316S.S |
常压 |
121℃ |
|
E |
11/4"NPT |
Teflon/S.S |
常压 |
121℃ |
|
H |
11/4"NPT |
Teflon/S.S |
常压 |
121℃ |
|
I |
11/4"NPT |
Teflon/S.S |
0.351MPa |
121℃ |
|
M |
3/4"NPT |
PVC/S.S |
0.351MPa |
60℃ |
|
N |
1"卫生 |
Teflon/S.S |
0.351MPa |
121℃ |
|
P |
1"卫生 |
316S.S |
0.351MPa |
121℃ |
应用注意事项
1、对导电性介质,必须选用带绝缘护套的电极.
2、介质温度高于98℃时，应选用分离型或抬高型。
3、贮罐顶部空间有限的地方，请选用挠性电极。
4、带端部紧固装置的电极、贮罐应具有人孔，以便进入安装。
5、介质介电常数变化的场合，不推荐使用本仪表。
6、不受蒸汽或比重变化的影响。
7、非导电性粘附层不会引起问题。
NYSP-M型 连续式射频导纳物位变送器选型标记
|
NYSP |
|
基本型号 |
|
|
-M.模拟型变送器，输出4~20mA.DC信号
-MZ.智能型变送器，输出4~20mA叠加数字信号/HART协议 |
变送器形式 |
|
|
1.一体式结构
2.分体式结构 |
结构型式 |
|
|
A.316不锈钢实心探头
B.套聚四氟乙烯的实心探头
D.裸不锈钢绳，不锈钢锤
E.裸不锈钢绳，紧固装置。
H.套聚四氟乙烯钢绳，紧固装置
I.套聚四氟乙烯钢绳，套聚四氟乙烯钢锤
M.套PVC实心探头
N.套聚四氟乙烯实心探头，带1"卫生接头
P.316不锈钢实心探头，带1"卫生接头
Q.套聚四氟乙烯实心探头，带2"卫生接头 |
探极形式 |
|
|
A.无法兰
B.11/2"，150Lb
C.2"，150Lb
D.3"，150Lb
E.4"，150Lb
S.特殊，另外注明 |
连接法兰选件（要焊接法兰、订货时需注明） |
|
|
0.无法兰
1.316S.S
2.碳钢
3.端面衬Tef10n 316S.S
4.端面衬Tef10n 碳钢 |
法兰材质 |
|
|
O.普通型，不防爆
F.隔爆型，ExdⅡBT4
B.本安型，ExiaⅡCT5 |
防爆等级 |
|
|
A.不防静电
B.防静电 |
静电防护 |
|
|
L（ ）.单位mm |
探头长度 | |
