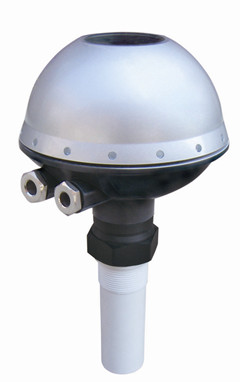

NYRD805雷达物位计原理
雷达物位计天线发射极窄的微波脉冲，这个脉冲以光速在空间传播，遇到被测介质表面，其部分能量被反射回来，被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。由于电磁波的传播速度极高，发射脉冲与接受脉冲的时间间隔很小（纳秒量级）很难确认。26G系列雷达物位计采用一种特殊的相关解决技术，可以准确识别发射脉冲与接收脉冲的时间间隔，从而进一步计算出天线到被测介质表面的距离。
NYRD805雷达物位计特点
雷达物位计采用了高达26GHZ 的发射频率，因而具有：
—波束角小，能量集中，具有更强抗干扰能力，大大提高了测量精度和可靠性；
—天线尺寸小，便于安装和加装防尘罩等天线防护装置；
—测量盲区更小，对于小罐测量也会取得良好的效果；
—波长更短，对小颗粒物质的料位测量更适合。
—采用了先进的微处理器和独特的EchoDiscovery 回波处理技术，雷达物位计可以应用于各种复杂工况。
—采用脉冲工作方式，雷达物位计发射功率极低，可安装于各种金属、非金属容器内，对人体及环境均无伤害。
NYRD805雷达物位计技术参数
特 征： 全密封四氟天线耐腐蚀，防轻微凝结物。
应 用： 广泛应用于各种酸、碱储罐等腐蚀性场合。在小罐体上安装使用时，较6G更小的波
束角决定了通过加装适当的安装短管，从而获得更小的实际测量盲区。
最大量程： 10m
测量精度： ±5mm
天线结构： 全密封四氟材料
过程温度： (-40～130) °C
过程压力： (-0.1～0.3)MPa
频率范围： 26GHz
信号输出： (4～20)mA/HART
电 源： 两线制/四线制 |
