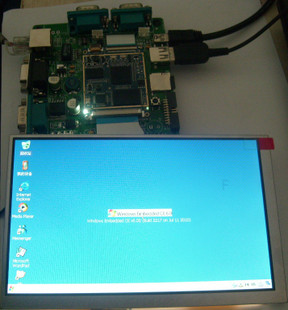

LCD核心控制板具有以下超高性能:低成本,低功耗,体积超小,超薄等特点。
核心板提供丰富的引脚资源,集成以太网功能,
核心板大小仅: L60mmX W44mm
引脚资源采用一条40Pin的精密接插件和一条54Pin的精密接插件,由两条FPC软线引出,避免了传统排针引脚难以插拔、易坏的缺点。
核心板的硬件特性:
•CPU: 400/533M
•Nandflash: 256M
• DDR2 SDRAM: 64M
•支持2D图形加速
•SD卡、Nandflash启动
•固定定位孔结构设计
底板对外功能接口:
•SD/MMC/SDIO接口存储卡
•4路RS-232/ Uart,其中2个可以复用为TTL
•支持WIFI、Bluetooth(蓝牙)、3G、GPS等外置模块
·1路RS485接口
·1个mini USB接口,烧写程序或同步
·1个全速USB 2.0主接口
·1个mini自弹式SD卡接口
·1个20Pin 2.0mm排针座IO口
·1个4针2.54mm排针触摸接口
·1个54Pin 0.5mm间距核心板FPC连接座,1个40Pin 0.5mm间距核心板FPC连接座
·1个4Pin 3.96mm间距工业级电源连接座,9V~48V宽压电源输入,标配12V内正外负供电
·1个40Pin 0.5mm间距LCD连接座,支持4.3' 、7' 、 8' TFT LCD显示
·1个RTC备份电池
·自恢复保险,防止电流过大烧坏电路板
·极性耐压二极管,防反插功能
·5V无极性蜂鸣器
·1个复位键
操作系统(OS):WinCE 6.0
可应用行业:
HMI人机界面,LCD显示设备控制主板(驱动模组)、移动手持便携设备 触摸操作设备、Mobile TV,MID,上网本,广告机,PDA,GPS,视频网络设备,监控设备,等等。 |
