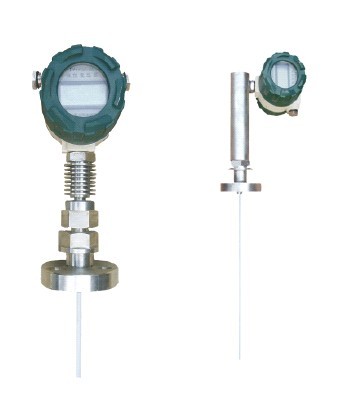

FY智能型高温高压电容式液位计（2009年专利产品）
 一、FY智能型高温高压电容式液位计概述：
     FY智能型高温高压电容式液位计依据电容感应原理，当被测介质浸汲测量电极的高度变化时，引起其电容变化。它可将各种物位、液位介质高度的变化转换成标准电流信号，远传至操作控制室供二次仪表或计算机装置进行集中显示、报警或自动控制。其良好的结构及安装方式可适用于高温、高压、强腐蚀，易结晶，防堵塞，防冷冻及固体粉状、粒状物料。它可测量强腐蚀型介质的液位，测量高温介质的液位，测量密封容器的液位，与介质的粘度、密度、工作压力无关。

二、FY智能型高温高压电容式液位计原理

　  FY智能型高温高压电容式液位计电容式液位计是采用测量电容的变化来测量液面的高低的。它是一根金属棒插入盛液容器内，金属棒作为电容的一个极，容器壁作为电容的另一极。两电极间的介质即为液体及其上面的气体。由于液体的介电常数ε1和液面上的介电常数ε2不同，比如：ε1>ε2，则当液位升高时，电容式液位计两电极间总的介电常数值随之加大因而电容量增大。反之当液位下降，ε值减小，电容量也减小。所以，电容式液位计可通过两电极间的电容量的变化来测量液位的高低。电容液位计的灵敏度主要取决于两种介电常数的差值，而且，只有ε1和ε2的恒定才能保证液位测量准确，因被测介质具有导电性，所以金属棒电极都有绝缘层覆盖。电容液位计体积小，容易实现远传和调节，适用于具有腐蚀性和高压的介质的液位测量。

三、FY智能型高温高压电容式液位计产品特点：
1、零点、量程、按键调整、一键输入。零点、量程调整互相不牵连，无先后顺序，一次就可以正常工作。
2、采用数字软件滤波技术，不受气量和液位摆动的影响，既能快速显示瞬态变化，又能显示液位的平均值，可以实现较长的阻尼时间和采样时间，不会造成监控人员的视觉疲惫。
3工作电压8～30VDC的电压内均可正常工作，模似电路，受硬件限制，工作电压在14VDC以上当配用较小的安全栅时，液位稍高就会导致电压下降，引起显示异常，从而误导操作人员甚至酿成事故。
4、采用软硬件搞干扰和超强纠错技术，在非防爆场所无需隔离，直接入网。
5、现场液晶显示，配有各种通信接口和调试接口。
6、两点真值推算零点和量程，自动计算并储存。
7、查看当前电容真值。
四、FY智能型高温高压电容式液位计技术参数
1、测量范围：杆式 300～5000mm
2、工作压力：0～32M Pa
3、工作温度：-70℃～+250℃
4、工作电压：24VDC,由安全栅供电
5、输出信号：4～20m ADC
6、防爆标志：EXib11BT5
7、本安参数：idui：28V  Li:93m A  Pi::0.65w  Ci:0.28uf  Li:1.5Mh
8、适用介质：液氨、甲醇、水等对聚四氟乙烯无腐蚀的任意介质。
五、FY智能型高温高压电容式液位计订货须知
1、测量范围
2、工作压力
3、连接法兰
4、内插式或浮筒式
六、FY智能型高温高压电容式液位计注意事项
设备如有压力差，高压外浮筒式液位仪无法使用（出示高压设备图纸）
