SPA-96BDW直流电力仪表是苏州迅鹏自主研发的产品，该电表是针对直流屏、太阳能供电、电信基站等应用场合而设计的。直流电流电压组合表可以直接取代常规测量仪表。作为一种先进的智能化、数字化的前端采集元件，该电力仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。仪表可具有RS-485 通讯接口，采用Modbus-RTU 协议；可带模拟量输出、继电器报警输出、开关量输入/输出。根据不同要求，通过仪表面板按键，对变比、报警、通讯、开关量输出进行设置与控制。

直流电流电压组合表是针对直流屏、太阳能供电、电信基站等应用场合而设计的，该系列仪表可测量直流系统中的电流和电压。既可用于本地显示，又能与工控设备、计算机连接，组成测控系统。

直流电流电压组合表知名品牌主要有苏州迅鹏SPA-96BDW、SPA-72DW等。

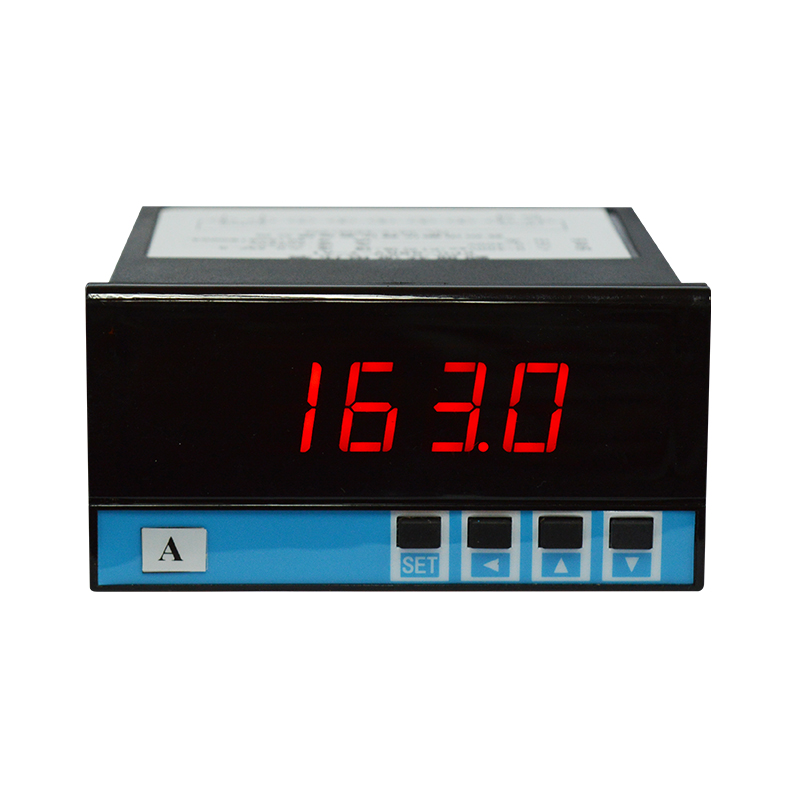

下面以苏州迅鹏SPA-96BDW直流电流电压组合表为例,介绍直流电流电压组合表的功能和技术参数。



l      工作温度： LED显示：-10℃~+55℃

l      储存温度：-20℃~+70℃等

l      相对湿度：≤93%RH，不结露，无腐蚀性气体场所

l      海拔高度：≤2500m



直流电流  0~10A（直接输入，启动电流：5mA）

          0~9999A（外置分流器或霍尔元件，量程可编程设定）

分 流 器  支持输出为75mV

霍尔元件  支持输出为0~20mA、4~20mA、0~5V、0~10V等

功耗≤1mW

电压输入

直流电压：0~1000V

输入阻抗  ≥2kΩ/V

1.2倍可持续正常工作，2倍持续1秒

电    流：0.2级

电    压：0.2级

≥100MΩ

电源端子组与信号输入、输出端子组之间3kV/1min（RMS）

≥50000h

2路集电极开路的光耦脉冲

电压范围 85~265VAC,50/60Hz、110~350VDC、36~48VDC

功耗≤2W

DC4～20mA、DC0～20mA(负载<500Ω)

1路继电器输出，2A/30VDC或2A/250VAC

常开继电器无源触点，1A/30VDC或2A/250VAC

RS485接口，半双工、光电隔离，Modbus-RTU协议

波特率1200、2400、4800、9600、19200可选

LED或LCD（高亮蓝色背景光、背光延时时间可调）

嵌入式安装



仪表外形及安装尺寸 单位mm

l         SPA-72DW方形 — 面框尺寸为仪表面框尺寸为72mm*72mm，开孔尺寸为67mm*67mm，安装深度为90mm

l         SPA-96BDW方形 — 面框尺寸为仪表面框尺寸为48mm*96mm，开孔尺寸为44mm*91mm，安装深度为131mm
