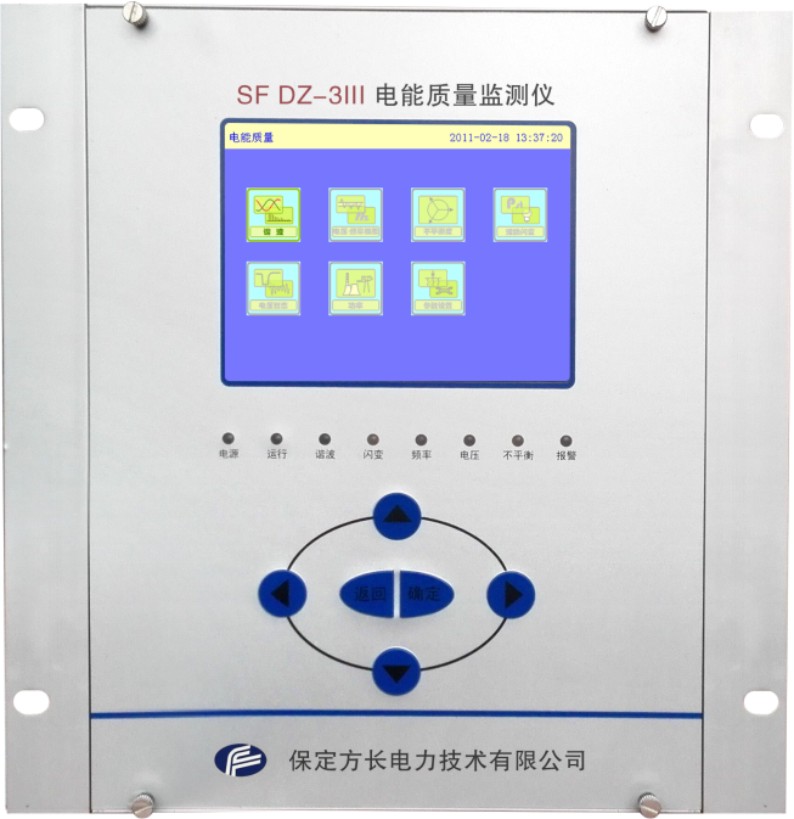

产品名称:SF DZ-3 Ⅲ型电能质量监测仪 仪器特点 1、谐波和间谐波测量,采用IEC/61000-4-7、IEC61000-4-30 的方法,频率最小分辨率为5Hz,采样周期10 周波;可进行0.5次(25HZ)间谐波组和0.1次(5HZ)间谐波计算; 2、单元式监测终端,根据现场情况灵活安装; 3、严格按照暂态数据交换通用格式,进行高速故障分析和录波; 4、设备提供电能质量事件触发记录录波告警功能; 5、仪器提供16路输入/输出结点; 6、支持网口、Modem、RS232/485多种通讯接口; 7、5英寸LED全彩液晶,数据显示图形化; 8、提供对PQDIF数据文件的全面支持。 测量方式 仪器采用无缝采样、实时测量方式,可以对A、B、C三相电压信号和A、B、C三相电流信号进行实时采样、实时分析计算,计算方法采用的是GB/T国家标准及IEC国际标准的计算方法。 仪器功能 1、电能质量参数可测量三相基波电压、三相基波电流、三相基波有功及无功功率、三相电压波动、短时闪变(Pst)、长时闪变(Plt)、间谐波、ΔS波动负荷视在功率变化、三相电压及电流的正序、负序、零序及不平衡度。 2、谐波可测量(63次,A级)三相各次谐波电压含有率、三相各次谐波电流含有率、三相各次谐波有功无功功率、三相电压谐波畸变率、三相电流谐波畸变率。 3、每天自动生成一个越限情况报告文件,记录着一天中各次谐波越限(频率偏差,电压偏差,闪变,不平衡度,骤升骤降越限)的起止时间以及越限时刻的值。 4、可任意设定电能质量各项指标的越限报警和跳闸限值。当测量值超过所设定的限值时,仪器提供继电器的闭合结点。 5、断电数据不丢失。 6、暂态电压(包括电压骤升、电压骤降、过电压、欠电压记录等) 7、GPS对时功能,采用GPS B码对时方式。(选配) 8、设备提供电能质量事件触发记录录波告警功能。 9、监测装置能够就地存储一年以上的采样数据记录。 后台软件功能 1、站点管理功能 包括站点信息设置及通道信息设置功能,可以对站点、通道的基本信息以及通道的详细信息进行设置及修改编辑,可以对各项电能质量指标限值进行设置。 2、数据分析功能 数据分析是本监测系统的核心内容,可以对多项电能质量指标的实时数据或历史数据进行统计分析,并形成各种报表,可以将统计分析结果分别导出为RTF文档、EXCLE表格、HTML文件、PDF文件、文本文件、JPG图片文件等多种格式,还支持打印编辑及输出功能。 3、暂态事件记录 系统以Comtrade通用录波格式为标准,可以对选定时间段内的电压骤升、电压骤降、过电压、欠电压等暂态事件进行记录,其中包括暂态数据记录、暂态事件列表记录以及暂态事件结果分析,同时支持暂态事件记录的打印输出。 4、时钟校准功能 5、电能质量报表 系统可以分别提供年度报表、季度报表、月份报表及任意时间段统计报表打印输出功能,报表统计内容分别包括电能质量各项指标的最大值、最小值、平均值、95%概率值、国标限值及是否合格的判断。同时支持统计报表导出为RTF文档、EXCLE表格、HTML文件、PDF文件、文本文件、JPG图片文件等多种格式。还支持编辑打印及输出功能。
|
