无线收发模块JF24D-B

安阳新世纪电子有限公司

产品型号:	JF24D-B
产品价格:	20元
产品品牌:	AYXSJ

会员在线咨询，免费获取《电气自动化简讯》双月刊

联系人：曹先生

所在区域：	河南.安阳
办公地址：	安阳市西环城路南1号
邮　　编：	455000
电　　话：	0372-5968708
移动电话：
传　　真：	没填
电子邮件：	ayxsj01@163.com

公司主页：	http://www.ayxsj.com/03.htm

详细描述:

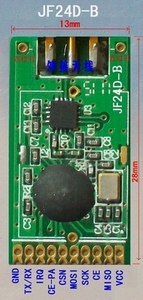

无线收发模块     JF24D--B
产品优势：远距离，小体积，低成本，高性价比，收发一体，双向数据传输，稳定可靠
【功能介绍】
     JF24D-B 是我公司2011年6月新开发的一款JF24D加PA功率放大芯片的远距离2.4G数传模块。JF24D-B的脚位功能除PIN7和PIN9脚有区别，其他脚位与JF24D完全兼容，脚距也兼容。JF24D-B增加了功率放大芯片PA，需要单片机的2个IO口来控制PA上电和PA收发切换。寄存器配置及初始化程序参考JF24D的原程序。模块配简易软天线，实测有效稳定距离大于200米.有效解决了JF24D小功率模块通信距离有限的瓶颈。JF24D-B可以和JF24D互相通信，可配各种单片机编程，降低产品成本.JF24D-B 为SPI接口，需要单片机编程对模块初始化才能工作。JF24D-B寄存器配置及初始化程序请参考JF24D技术规格书及编程资料和JF24D-B测试版程序。JF24D-B初始化成功后CE-PA端口被置高，PA上电。PA的TX/RX端口是收发转换，由单片机程序控制，置低处于接收状态。置高处于发射状态，数据发送完毕TX/RX必须置低，等待接收。可以启用休眠功能降低接收电流。JF24D-B 是一款低成本小体积，高性价比的2.4G模块，可以低成本实现单工，全双工通信。可以通过232接口实现与PC机串口数据传输。也可以用串口转USB与PC机通信。我们将提供完整的硬件、软件参考方案，为您节省成本投入，缩短产品研发周期，客户可以使用本公司提供的测试程序例程文件进行最简单的无线通信，简单易懂，方便快捷。JF24D-B以特小体积更低成本实现高速数据传输。JF24D-B工作在全球开放的ISM 频段，免许可证使用。可以通过ROHS认证。
【性能参数】
频率范围：2397-2483 Mhz      工作电压：3.2V（2.5-3.6V）
输出功率：18dbM （3.2V）     调制方式：GFSK/FSK
发射电流：80mA (3.2V，连发) 最大速率：1M
接收电流：27mA               接收灵敏度：-100dBm
休眠电流：3.5uA              参考距离：大于200米（数传）
天线接口：2.4G/50欧外置天线编程接口：SPI 接口
网络拓扑：星型网络结构       模块尺寸：2X13X28mm（厚X宽X长）
安阳新世纪电子研究所
地址：河南省安阳市西环城南路1号
联系电话：0372—5968708-808
联系人：李贯南QQ:1771466862
更多产品详细资料：www.ayxsj.com/03.htm
