一、硬件特色功能介绍：
序号 特色功能简介
1 智能灯光,灯光(平行底光,同轴光)大角度垂直光,环光,底角度水平光)，共分三环八区，可以变换各种角度和亮度,满足不同产品的需求.
2 光源无需开关，直接在电脑中控制光源强弱，不会有开关元器件的损耗；
3 电动镜头：当变动镜头大小时，不需要再重新校准倍率，可以直接使用；
4 探针预留孔：我司仪器硬件上有探针预留孔位，如需要加探针的客户，我们可以将探针装在仪器上，加探针后可以测量高、宽、长度、两面的夹角、圆锥的顶角、圆柱的直径、倒角、直线度、平面度、圆度、圆柱度、垂直度、平行度、倾斜度等。
二、软件基本测量功能：
1 基本测量：点、线、圆、弧、椭圆的测量；
2 抄数：CV曲线、曲线、二维抄数
3 标注：半径标注、直径标注、角度标注、线性标注、对齐标注：文本标注：坐标标注
4 几何测量：两圆弧顶点距离、两直线的距离、垂直线、平行线、剪切直线、延长直线、两线交点、线圆交点、两圆交点、圆的切线、两圆切线、两线连接弧、角平分线
5 辅助功能：复制、全选、删除、移动、镜像、旋转
6 坐标系：设置客户坐标系、三点设定坐标系、坐标原点平移、坐标旋转；
7 形位公差：平面度、直线度、同心度、垂直度、真圆度
三、软件特色功能介绍：
1 SPC（统计分析软件）：可以计算CA、CP、CPK、DRL、DRR、DR、MAX、MIN、AVG、RANGE、STD；
2 拍地图功能：可以将产品图片拍摄保存起来，拿走实物工件后，可以直接在照片上进行测量，测量结果与用实物测量数据一致
3 光学测高：无需加探针即可通过光学对焦测量产品高度及孔的深度，测量精度可达3-5微米。
4 图象合成：可以将高度差超过镜头景深的产品清晰的成像到一个平面上
5 夹具定位：将产品摆放在夹具内，不需要再设定基准，打开程序就可以马上进行测量了。
6 万能报表功能：测量数据可以指定发送到Excel任意位置，与任何报表都可以无缝对接，免去手工抄写测量结果之麻烦，节省时间，避免人工输入错误。
7 离线编程：打开CAD设计图，直接进行编程，当产品量产时不需要再使用工件进行编程，只要打开原来CAD图档设计的程序，就可以马上开始测量；
8 亚像素自动寻边功能：软件采用自动寻边，可以避免肉眼判断带来的误差；
9 套图功能：打开CAD设计图纸，可以马上查看与实际影像是否吻合，可以对外框作个初步的比对；
10 报表格式：测量数据可以直接导入成EXCEL、CAD图档。

仪器简介:

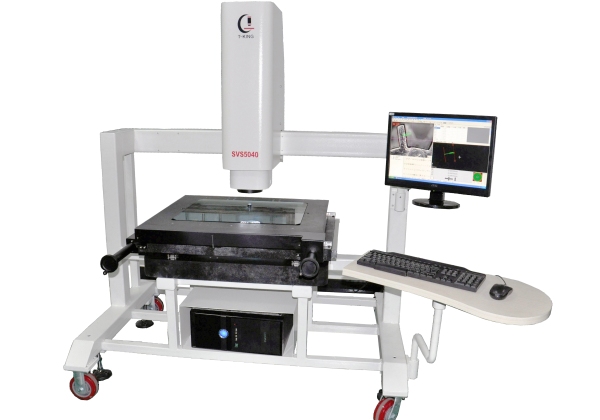

 一、 机型及型号：2.5Ｄ影像测量仪
 二、 仪器参数：
    1、X、Y方向移动行程：600*500mm
    2、Z轴升降范围：220mm
    3、X、Y、Z最小显示值：0.0001mm
    4、X.Y制造精度：（3+L/200）um
    5、高清晰光学变倍镜头（放大倍数30-225倍可调）
    6、SONY芯片43万像素彩色高清晰度摄影机
    7、英国RENISHAW MCP测头，∮3mm测针
    8、三次元测量软体
    9、仪器基座采用花岗石平台/花岗石立柱,保证极高的稳定性
    10、上、下光源均采用可调节亮度LED无影灯(软件调节亮度/减少电气元件损坏)
    11、仪器重量：170KG
    12、二次元专用桌（送）
