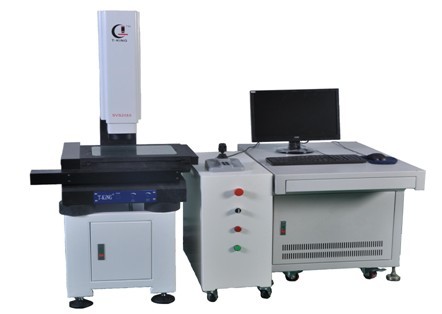

经济型全自动影像测量仪

品 质 特 征

1、高精度花岗岩底座、立柱，工作台面保证拥有极高的稳定性及刚性。
2、精密摩擦传动、灵敏可靠、无间隙、并可快速移动。
3、三层工作台设计，精密级V型导轨，保证拥有高品质的机械精度。
4、高分辨率彩色摄像机520TV线，确保拥有高品质的测量画面。
5、自动变倍镜头,改变倍率后不需要重新选取比例尺。
6、八区LED环形表面冷光源及轮廓光源，避免工件发热产生变形。
   多角度多区灯，保证让工件在不同角度有不同效果。
7、德国HEIDENHAIN精密光学尺，分辨率为0.001mm。
8、可选配英国Renishaw 接触式探头或日本CCD激光位移传感器。
9、T-KING完全自主研发功能强大的全自动CNC测量软件，可自动编程及离线编程，自动检测。
10、整机保修十八个月。
11、适用于螺丝、小五金、弹簧、载料带、橡塑、连接器、手机、PDA、手表、模切材料等行业。
12、测量范围（mm）：X/Y/Z：200×100×150mm；300×200×150mm；400×300×150mm；
                           500×400×150mm；600×500×150mm；700×600×150mm；800×700×150mm

任意方向、位置、长度E1= (2+L/300)μm  E2= (3+L/300)μm（L为被测长度，单位为mm）。

一、硬件特色功能介绍：
序号 特色功能简介
1 智能灯光,灯光(平行底光,同轴光)大角度垂直光,环光,底角度水平光)，共分三环八区，可以变换各种角度和亮度,满足不同产品的需求.
2 光源无需开关，直接在电脑中控制光源强弱，不会有开关元器件的损耗；
3 电动镜头：当变动镜头大小时，不需要再重新校准倍率，可以直接使用；
4 探针预留孔：我司仪器硬件上有探针预留孔位，如需要加探针的客户，我们可以将探针装在仪器上，加探针后可以测量高、宽、长度、两面的夹角、圆锥的顶角、圆柱的直径、倒角、直线度、平面度、圆度、圆柱度、垂直度、平行度、倾斜度等。
二、软件基本测量功能：
1 基本测量：点、线、圆、弧、椭圆的测量；
2 抄数：CV曲线、曲线、二维抄数
3 标注：半径标注、直径标注、角度标注、线性标注、对齐标注：文本标注：坐标标注
4 几何测量：两圆弧顶点距离、两直线的距离、垂直线、平行线、剪切直线、延长直线、两线交点、线圆交点、两圆交点、圆的切线、两圆切线、两线连接弧、角平分线
5 辅助功能：复制、全选、删除、移动、镜像、旋转
6 坐标系：设置客户坐标系、三点设定坐标系、坐标原点平移、坐标旋转；
7 形位公差：平面度、直线度、同心度、垂直度、真圆度
三、软件特色功能介绍：
1 SPC（统计分析软件）：可以计算CA、CP、CPK、DRL、DRR、DR、MAX、MIN、AVG、RANGE、STD；
2 拍地图功能：可以将产品图片拍摄保存起来，拿走实物工件后，可以直接在照片上进行测量，测量结果与用实物测量数据一致
3 光学测高：无需加探针即可通过光学对焦测量产品高度及孔的深度，测量精度可达3-5微米。
4 图象合成：可以将高度差超过镜头景深的产品清晰的成像到一个平面上
5 夹具定位：将产品摆放在夹具内，不需要再设定基准，打开程序就可以马上进行测量了。
6 万能报表功能：测量数据可以指定发送到Excel任意位置，与任何报表都可以无缝对接，免去手工抄写测量结果之麻烦，节省时间，避免人工输入错误。
7 离线编程：打开CAD设计图，直接进行编程，当产品量产时不需要再使用工件进行编程，只要打开原来CAD图档设计的程序，就可以马上开始测量；
8 亚像素自动寻边功能：软件采用自动寻边，可以避免肉眼判断带来的误差；
9 套图功能：打开CAD设计图纸，可以马上查看与实际影像是否吻合，可以对外框作个初步的比对；
10 报表格式：测量数据可以直接导入成EXCEL、CAD图档。
