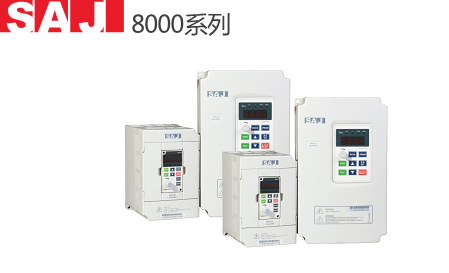

SAJ8000M 经济迷你型

产品特点

■采用上下接线方式，结构紧凑，安装方便
■矢量控制模式，180% 启动转矩
■内置简易PLC功能，RS485通信接口
■最大频率加速、减速时间可达到0.1S
■动态性能稳定、反应速度快，适合于频繁起动、正反转场合
■变频器与电机匹配使用，无需放大变频器容量

更多描述

应用行业:
□包装机械 □生产流水线设备 □环保空调 □负压风机 □印刷机械 □制鞋机械 □眼镜机械

一、SAJ-8000M变频器在食品包装机中的应用
    主机采用SAJ-8000M变频器进行调速。变频器的操作键盘装在操作控制柜上，调速的实现由面板电位器设定运行速度。变频器操作键盘上显示的是电机的转速。转速Rpm＝（120×F057输出频率/F052电机极数）×齿轮比例。出厂时，相关参数已经设定好，使用者一般不要修改参数。

    追踪系统是包装机的控制核心，由PLC程序控制（见部分主要PLC追踪程序），该系统可根据被包装物品的形状和大小精确定位，采用正反向双向追踪，进一步提高了追踪精度。对包装材料在生产过程中出现的误差及时发现，同时准确的给予补偿和纠正，避免了包装材料的浪费。机器运行后，薄膜标记传感器不断的在检测薄膜标记（色标），同时机械部分的追踪微动开关检测机械的位置，上述两种信号送至PLC，经程序运算后，由PLC的输出Y6（正追）、Y12（反追）控制追踪电机的正反追踪。检测若在追踪预定次数后仍不能达到技术要求，可自动停机待检，避免废品的产生。

    食品包装机所用传动系统虽然应用功能比较简单，但对传动的动态性能有较高的要求，系统要求较快的动态跟随性能和高稳速精度。因此必须考虑变频器的动态技术指标，选用高性能变频器才能满足要求。

二、SAJ-8000M变频器的特点
·应用矢量控制技术，具有自动调谐功能，自动修正频率，以达到负载变动时电机转速稳定的效果；
·具有较高的稳速精度和快速动态响应，能满足高性能场合的传动控制要求。减少了因传动系统故障导致的时间和经济损失。同时省去了速度传感器，具有较低的维护成本。
·具有功能丰富、性能稳定、小型化、低噪音运行等优点。

附:安装尺寸(单位：mm)

机型	L2	L3	W	W1	H	H1	键盘
VR40M1	140	152	105	89	117	130	B
VR75M1
V1R5M1
V2R2M1
VR75M3
V1R5M3
V2R2M3

如图所示: 塑壳
