IBF EM系列 直流（电压/电流）单双向信号隔离放大器
|
产品特点： |
典型应用： |
|
● 低成本、小体积,SIP 12Pin符合UL94V-0标准阻燃封装
● 无需外接电位器等其它元件，免零点和增益调节
● 电源、信号：输入/输出 3000VDC 三隔离
● 辅助电源：5VDC，12VDC，15VDC，24VDC等单电源供电
● 0-75mV/0-2.5V/0-5V/0-10V/0-±100mV/0-±5V/
0-±10V等电压信号
0-10mA/0-20mA /0-±10mA/0-±20mA/4-20mA
等电流信号之间的相互隔离、放大及转换
● 工业级温度范围: -45~+85 ℃
● 在EMC（电磁干扰）比较特殊的使用场合应注意增加
电磁干扰抑制电路或采取屏蔽措施 |
● 直流电流 / 电压信号的隔离、转换及放大
● 工业现场信号隔离及长线传输
● 模拟信号地线干扰抑制及数据隔离、采集
● 4-20mA(0-20mA)/0-5V等信号的隔离及变换
● 仪器仪表与传感器信号收发
● 非电量信号变送
● 信号远程无失真传输
● 电力监控、医疗设备隔离安全栅
● 传感器4-20mA等模拟信号一进二出、
二进二出隔离信号的功能实现 |
产品特征
IBF EM系列隔离放大器是一种磁电隔离的混合集成电路，该IC在同一芯片上集成了一个多隔离的DC/DC变换电源和一组磁电耦合的模拟信号隔离放大器，它采用磁电偶合的低成本方案，主要用于对EMC（电磁干扰）无特殊要求的场合。与光电隔离的产品相比，抗EMC（电磁干扰）能力较差，特殊使用场合应注意增加电磁干扰抑制电路或采取屏蔽措施。输入及输出侧宽爬电距离及内部隔离措施使该芯片可达到5000VDC绝缘电压。IBF EM系列产品使用非常方便，免零点和增益调节，无需外接调节电位器等任何元件，即可实现工业现场信号的隔离转换功能。
★ 产品有PCB板上焊接和标准DIN 35导轨卡槽固定两种安装方式，导轨式安装的可以实现模拟信号一进二出、
二进二出的功能。
★ 0-5V/0-10V/0-75mV/0-2.5V/0-1mA/0-10mA/0-20mA/4-20mA等国际标准信号输入/输出标准的隔离信号。
精度等级：0.1级、0.2级；全量程范围内极高的线性度（非线性度<0.1%），免零点和增益调节。
产品型号及定义
IBF EM-U(A)□ -P□- O□
最大工作范围：
如果超过范围，可能会造成产品永久性损坏。
|
|
连续隔离电压值： 3000VDC |
|
电源电压输入范围： ±10%Vin |
|
焊接温度（10秒）： +300℃ |
|
输出电压信号时的最小负载： 2KΩ |
输入电压或电流信号值
U1：0-5V A1：0—1mA
U2：0-10V A2: 0—10mA
U3：0-75mV A3: 0—20mA
U4：0-2.5V A4: 4—20mA
U5：0-±5V A5：0—±1mA
U6：0-±10V A6: 0—±10mA
U7：0-±100mV A7: 0—±20mA
U8：用户自定义 A8: 用户自定义
辅助电源
P1:DC24V P2:DC12V
P3:DC5V P4:DC15V P5:用户自定义
输出信号
O1: 4-20mA O2: 0-20mA O4: 0-5V O5: 0-10V
O6: 1-5V O7: 0-±5V O8: 0-±10V O9: -20-+20mA
O10: 用户自定义
产品选型举例
例1： 信号输入：0-5V； 信号输出：0-5V； 辅助电源：24V。
产品型号： IBF EM-U1-P1-O4
例2： 信号输入：0-10V； 信号输出:0-20mA； 辅助电源：24V。
产品型号： IBF EM-U2-P1-O2
产品技术参数
|
参数名称 |
测试条件 |
最小 |
典型值 |
最大 |
单位 |
|
隔离电压 |
AC,50Hz,1min |
|
3000 |
|
V(rms) |
|
增益
|
|
|
1 |
|
V/V |
|
增益温漂 |
|
|
25 |
|
ppm/℃ |
|
非线性度 |
|
|
0.1 |
0.2 |
%FSR |
|
信号输入 |
电压 |
|
0 |
|
15 |
V |
|
电流 |
|
0 |
|
30 |
mA |
|
输入失调电压 |
|
|
2 |
5 |
mV |
|
输入阻抗 |
电压 |
|
|
1 |
|
M |
|
电流 |
|
|
|
50 |
Ω |
|
信号输出 |
电压 |
|
-10 |
|
10 |
V |
|
电流 |
|
-20 |
|
20 |
mA |
|
负载能力 |
电压 |
Vout=10V |
|
2 |
|
kΩ |
|
电流 |
|
0 |
350
50 |
650 |
Ω |
|
频率响应 |
-3DB
|
|
1 |
|
KHz |
|
信号输出纹波 |
不滤波 |
|
10 |
20 |
mVRMS |
|
信号电压温漂 |
|
|
|
0.2 |
mV/℃ |
|
辅助电源 |
电压 |
用户自定义 |
3.3 |
12 |
24 |
VDC |
|
功耗 |
|
|
0.5 |
1 |
W |
|
工作环境温度 |
|
-45 |
|
85 |
℃ |
|
贮存温度 |
|
-55 |
|
105 |
℃ |
|
|
|
|
|
|
|
|
备注：对产品电压信号和电流信号的负载能力有特殊要求的，请另做注明。
|
输出项目 |
输出负载能力 |
响应时间 |
|
4-20mA |
≤350Ω
（如果要求负载为650Ω的产品，请订货时说明） |
<1mS |
|
0-±20mA |
|
|
|
0-±5V |
> 2KΩ |
|
0-±10V |
|
1-5V |

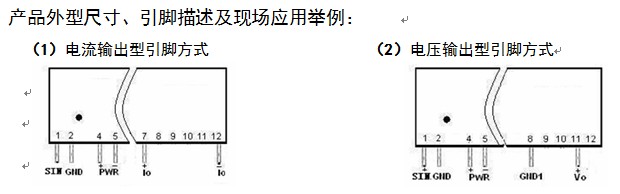

产品外型尺寸、引脚描述及现场应用举例：
（1）电流输出型引脚方式 （2）电压输出型引脚方式
（1）电流输出型产品引脚描述：单列直插12脚（SIP 12）封装
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
信号
输入
Sin+ |
信号输入
GND |
空脚 |
辅助电源
PW+ |
辅助电源
PW- |
空脚 |
信号输出
Io+ |
空脚 |
空脚 |
空脚 |
空脚 |
信号输出
Io- |
（2）电压输出型产品引脚描述：单列直插12脚（SIP 12）封装
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
信号
输入
Sin+ |
信号输入
GND |
空脚 |
辅助电源
PW+ |
辅助电源
PW- |
空脚 |
空脚 |
信号输出
GND1 |
空脚 |
空脚 |
信号输出
Vo+ |
空脚 |
|
