IMLLATOR MODUEL 隔离模块产品中文资料
IBF 系列 IBF 4-20mA-F 3KVDC隔离 两线制4-20mA隔离配电器 IC SIP12封装
|
特点：
· 给传感器提供配电：16V ~ 21.5V
· 二线制4-2OmA信号回路（防爆）输入方式
· 两线制4-2OmA配电回路有源输出方式
· 4-20mA量程内高精度（0.1级、0.2级）
高线性度（非线性度<0.2%）
·低成本、小体积、标准SIP12阻燃封装
·4-20mA 信号输入、输出3000VDC高隔离
·工业级宽温度（-45 ~ +85 ℃） |
应用：
·PLC、DCS现场模拟信号隔离、采集
·工业现场4-20mA信号隔离及传输
·地线环流隔离及干扰抑制
·信号长线无失真传输
·仪器仪表信号收发及控制
·电力监控、医疗设备隔离安全栅
|
说明：
IBF 4-20mA-F是一种两线制4-20mA 信号隔离配电器，属于IBF 4-20mA系列的产品。
该IC内部包含有电流信号调制解调电路、信号耦合隔离变换电路,还有一个高效率的DC-DC电路等。该IC为两线制配电器配电16V~21.5V,方便了一些两线制传感器的信号测量、远传、隔离等功能。该IC输出是针对24VDC和取样电阻（或称负载电阻）相串联的二线制供电回路（现场防爆功能）来设计的，同当前流行的模拟量输入接口板（上位机）、PLC、DCS或其他仪表的模拟量输入端口相匹配。
IBF 4-20mA-F产品使用非常方便，无需外接器件,即可实现两线制4-20mA信号的隔离、传输和变送功能。
产品使用最大额定值 *超过最大额定值可能会造成不可恢复的损坏
|
Continuous IMLlation Voltage （持续隔离电压） 3000VDC |
|
Vin 26V |
|
Junction Temperature （工作温度） +85℃ |
|
Storage Temperature （存贮温度） +150℃ |
|
Lead Temperature （焊接温度） +300℃ |
|
Output Short to Common （输出短路时间） 可持续 |
产品通用参数
|
参 数 |
条 件 |
最小值 |
典型值 |
最大值 |
单位 |
|
隔离电压 AC，50Hz
绝缘阻抗
漏电流 |
60S
240Vrms，50Hz |
3000 |
10¹²‖1
0.5 |
|
VDC
Ω‖Pf
uA |
|
温漂
非线性度 |
|
|
±50
±0.2 |
±100
±0.5 |
PPm/℃
%FSK |
|
负载能力 |
24VDC |
|
|
500 |
Ω |
|
输入信号电流范围 |
|
1.1 |
|
30 |
mA |
|
输出信号电压范围 |
|
|
24 |
28 |
VDC |
|
输出线性范围
输出电流 Io |
|
1.1 |
4
|
24
30 |
mA
mA |
|
输出信号纹波 |
|
|
|
5 |
mV |
|
频率响应（小信号带宽） |
Io=20mA |
|
|
2 |
KHz |
IMLLATOR MODUEL 隔离模块产品中文资料
IBF 系列 IBF 4-20mA-F 3KVDC隔离 两线制4-20mA隔离配电器 IC SIP12封装

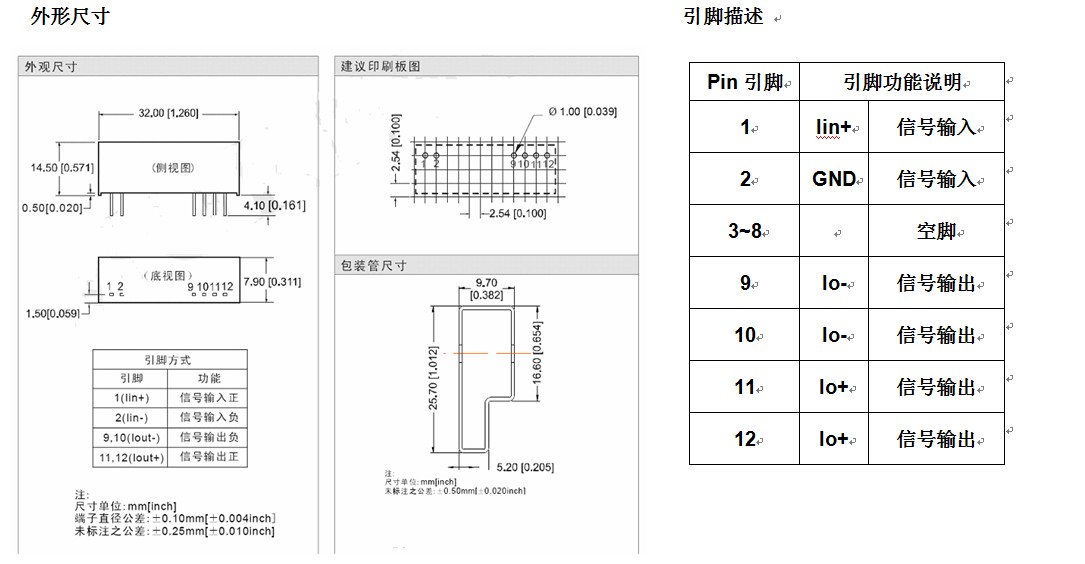

外形尺寸及引脚描述
|
Pin引脚 |
引脚功能说明 |
|
1 |
Vout |
配电电压输出 |
|
2 |
Iin |
电流输入 |
|
3~8 |
|
空脚 |
|
10 |
Io |
信号输出 |
|
11 |
V+ |
电压输入 |
典型应用：
两线制4-20mA信号隔离配电器（两线制防爆输入方式）
*产品设计与规格如有更改,恕不另行通知。
若客户需要，配电5V、输入电压信号（0-0.8V）转4-20mA（两线制4-20mA隔离变送器）的产品请参阅：
本公司 IBF1003的相关技术资料。
|
