【前言】:

随着我国科技水平和综合国力的大力提高，水力资源在国民经济建设中体现出其越来越重要的地位，我国对水利工程建设上也加大了投资力度，合理充分地利用水力资源显得越来越重要，水闸泵站作为水利资源调动中不可缺少的一个重要部分，水闸泵站的自动化改造的重要性就显得尤为突出。

水闸泵站远程自动化监控系统主要对全站泵组、闸门、水位等设备进行有效监视和控制，保证泵站更加安全、可靠、经济地运行，实现泵站“无人值班”（少人值守）的目标。

 厦门建纬信息科技有限公司水闸泵站远程自动化监控系统主要工作原理将现场传感器的水位模拟量和闸门、水泵的开关量数据通过远程数据采集终端完成采集，并把采集的数据通过GPRS网络主动传输至调度中心计算机，调度中心控制机监测水闸泵站现场的实时情况，并远程控制闸门、水泵的开关。

水闸泵站远程自动化监控系统由三大部分：数据中心、水闸泵站监控点、用户手机。

1、数据中心：主要由PC机和上位机软件构成，它实现对数据的接收、存储、显示、数据请求以及曲线显示、报表打印输出等信息管理工作和进行特殊情况的监控中心预警以及通过客户端软件方便地访问实时和历史数据。

2、水闸泵站监控点：实时将现场的水位和闸门、水泵开关量等数据采集到建纬JW5203数据采集终端内，根据实时数据实现采集点现场的自动报警，防止事故的发生。

3、用户手机：通过3G智能手机访问数据中心采集现场实时数据或编辑短信发送到数据采集终端采集现场实时数据。

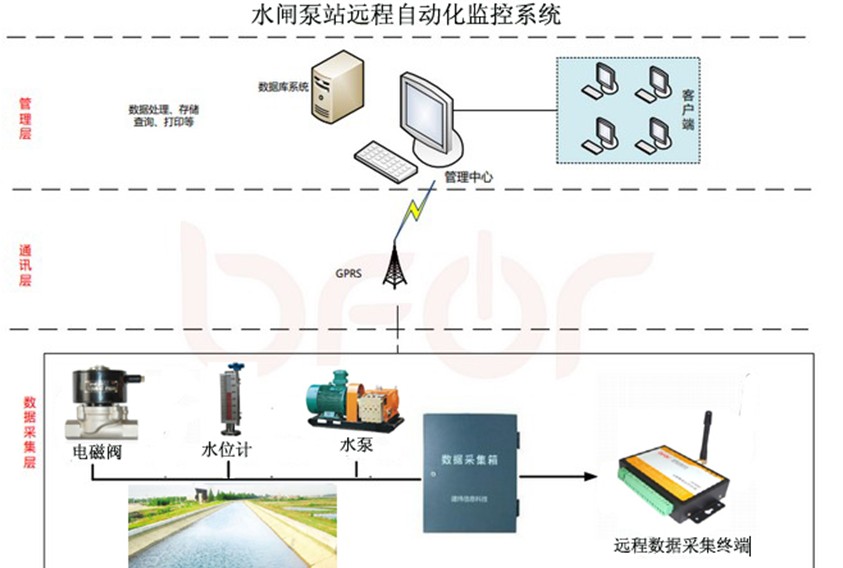

【系统拓扑图】：



◆ 可在线实时24小时连续的采集和记录监测点位的水位参数情况，以数字、图形和图像等多种方式进行实时显示和记录存储监测信息，监测点位可扩充多达上千个点。

◆ 可设定各监控点位的水位报警限值，当出现被监控点位数据异常时可自动发出报警信号，报警方式包括：现场多媒体声光报警、网络客户端报警、电话语音报警、手机短信息报警等。上传报警信息并进行本地及远程监测，系统可在不同的时刻通知不同的值班人员。

◆ 数据中心软件采用标准windows 98/2000/XP全中文图形界面，实时显示、记录各监测点水位曲线变化，统计水位数据的历史数据、最大值、最小值及平均值，累积数据，报警画面。

◆ 监控主机端利用监控软件可随时打印每时刻的水位数据及运行报告。

◆ 强大的数据处理与通讯能力，采用计算机网络通讯技术，局域网内的任何一台电脑都可以访问监控电脑，在线查看监控点位的水位变化情况，实现远程监测。系统不但能够在值班室监测，领导在自己办公室和智能手机都可以非常方便地观看和监控。

◆ 系统可扩充多种记录数据分析处理软件，能进行绘制棒图、饼图，进行曲线拟合等处理，可按TEXT格式输出，也能进入EXCEL电子表格等office的软件进行数据处理。

◆ 系统设计时预留有接口，可随时增加减硬软件设备，系统只要做少量的改动即可，可以在很短的时间内完成。可根据政策和法规的改变随时增加新的内容。

◆ 实用性：水闸泵站地理位置分散，因此采用覆盖广泛的GPRS网络高信号捕捉，必要是采用高增益天线，可确保网络的正常运行。

◆ 实时性：采用最新的通信和软硬件技术，建立了清晰和合理的系统架构，可以实现多线程的远程并发通信，在几秒时间内，可以让成百上千台的数据采集终端实时传送到监控中心进行集中监视和远程调度，实现故障信息的及时报警。

◆ 可扩充性：可以进行系统或模块的无限扩展，便于长期的升级和维护，延长系统的寿命，通过更新部件，能让系统一直存在下去，而不至于整个系统瘫痪，造成大量的投资损失。
◆ 易维护性：系统可对远程数据采集终端执行相应的远程操作命令，包括远程参数设置，远程控制、远程数据抄收、远程终端复位、远程终端软件升级等。

◆ 操作简易性：系统软件功能完善，模块化、图形化设计，全过程全中文帮助，操作简单方便。
◆ 性价比高：该系统专为水闸泵站远程监控量身定制，充分考虑到水闸泵站各个环节的业务需求。
