加拿大MCS公司倾角传感器利用硅微机械装置，从而在可靠性、稳定性和集成度方面，提供了超过基于流体、电解质和摆锤原理的传感器的独特的优势,包括了单轴和双轴测量的模拟和数字输出,拥有各种精度、各种测量范围的传感器。加拿大MCSC（Motion Control Sensor Corporation）公司多年来致力于基础元件的开发、系统集成，在倾角传感器领域的研制开发已经有多年历史，许多传感器已经被成功应用于重型装备和工业应用，包括平台的水平测量，实验室仪器的测量和校准，桥梁监测，汽车电子以及雷达系统等众多行业和领域。
产品特点：
1、精度高
采用高速数字处理器，对重力加速度信息进行处理与解算，数字输出角度。采用光刻电阻技术补偿非线性误差，解决了传统倾角传感器在较大角度范围不能保证精度的问题， 实现了全测量范围内线性化，保证了精度指标。
2、启动快，稳定性好，分辨率高
采用动态数字滤波技术、零位测试补偿技术和零位与标度因数自校正技术，具有快速稳定和低噪声输出能力；最高分辨率可达 0.6″，角度稳定度最高可达 1.8″。
3、输出速率高。
输出速率最高可达40Hz，便于进行后续的数字滤波处理。
4、双轴传感器交叉轴影响的补偿
通过三维姿态角度矩阵对载体的俯仰角与横滚角进行解算，消除了双轴之间的交联影响。
5、电源简单、功耗低，体积小
采用高集成度的低功耗电子器件，具有宽范围单电源供电能力，8～18VDC（标准供电电压 12VDC），测量精度不受供电电压变化影响，具有较小的体积与功耗，最大功耗不大于0.3W，电流不大于 60mA.
产品型号：
SANG1000 系列倾角传感器
接口形式 RS232（RS422/RS485 可选）
测量范围 ±15 ° / ±30 °/±60 °/ 0～360 °
温度输出 内无温度补偿电路,无温度输出(内含温度补偿电路,有温度输出)
串口参数 9600，n，8，1 （波特率 38400；19200；9600；4800；2400 可选）
供电电压 8～18VDC
输出频率 40Hz
电 流 < 60mA
冲 击 500g, 4ms
防护等级 IP67
工作温度 -40℃～70℃
储存温度 -50℃～80℃
尺 寸 54±0.2mm×44±0.2mm×14±0.2mm
重 量 50±5g
SANG3000系列数字可控智能模拟倾角传感器
SANG3000-S015，SANG3000-S030
测量范围 数字±15,±30 模拟±15/k,±30/k ( K = 1，2，4，8，16，32，64，128)
输出形式 Data(RS232/RS422/RS485)、Analog(±5V)、PWM(5V)
测量精度 0.005 0.011
非线性度 0.03%
标度因数 数字 0.0005/ bit,0.001 /bit 模拟 3.2768 /k/V,6.5535 /k/V (模拟最大输出 ±5 V)
频率带宽 10 Hz ( 数字输出频率 20Hz )
供电电压 ±5 V ～ ±12 V
工作温度 -40 ℃ ～ +70 ℃
贮存温度 -50 ℃ ～ +105 ℃
冲 击 1000 g
注： 1、脉宽调制PWM输出技术性能同模拟技术性能；
2、模拟和脉宽调制PWM输出增益可通过数字通道改变。

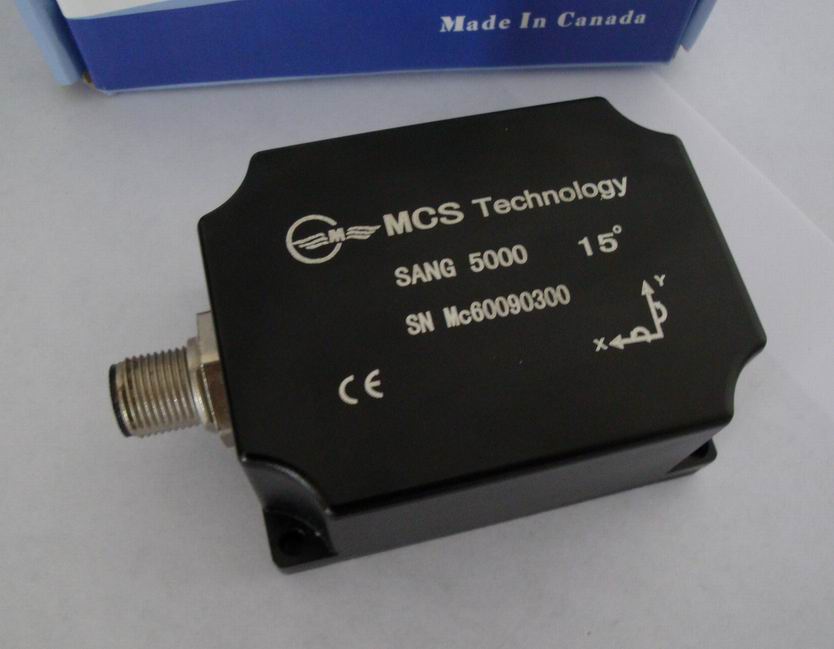

SANG5000系列CAN倾角传感器
SANG5000技术指标：
输出形式: CAN2.0B / CAN2.0A
测量范围: ±15 ° / ±30 °/±60 °/ 0～360 °
测量精度: 0.05°/ 0.01°/ 0.1°
标度因数: 参考技术手册
温度输出: Yes
波 特 率: 9600，n，8，1 (20 次/秒 )
供电电压:+8 to +18 Vdc 或者 ＋18 to ＋28Vdc
电 流: <50mA
冲 击: 500g,4ms
工作温度: -40～70 ℃
储存温度: -50～105 ℃
尺 寸: 70 mm × 5 2 mm × 34 mm
重 量: 100g |
