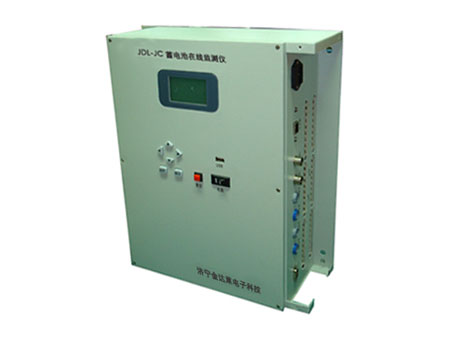

JDL-JC蓄电池在线检测仪

一、 概 述

    JDL-JC蓄电池在线监测仪是以电池内阻、端电压为主要监测参数，对电池性能状态进行监测的电池故障在线检测系统。系统在线监测电池组中每节单体电池的内阻、端电压等性能状况，发现性能严重劣化故障电池，立即报警；跟踪电池的性能均衡性，为电池组‘精细’维护提供测量依据。

二、设计特点

1． 全自动巡检电池内阻、端电压，自动记录监测数据。
2． 受控单检、巡检电池内阻、端电压，自动记录测试数椐。
3． 自动监测电池组性能均衡性，诊断电池故障，电池故障自动报警。
4． 自动分析内阻变化趋势，预测电池寿命。
5． 单体电池和电池组性能状态即可在现场观测；也可在数据中心观测。标志明确，显 示直观。
6． 现场检测无需人工介入，避免了因人工检测误操作引起的短路、触电和负载断电风险。
7． 全隔离独立测试回路，既不受用户设备干扰，也不影响用户设备和电池组的正常运行。
8． 电池资源管理全面数字化、信息化。
9． 电池资源充分利用、省资金、利环保。

三、功能

1、能够随时查询单节电池的内阻、电压、计算出容量，内阻偏高报警等功能。

2、能够对电池的各项数据进行有效地管理。

3、将仪表采样的数据进行存储形成数据记录库以便掌握每节电池的情况及劣化趋势。（上位机）。

4、可以根据组号、测量日期对数据进行查询、删除等操作。（上位机）

四、技术指标

通讯： 通过RS232接口(可转RS458) 以太网接口

单节电压： 2V 0-3V 精度0.5﹪rdg±6rdgt 12V 0-16V精度0.2﹪rdg±6rdgt

内阻范围及精度：0.00-100.0mΩ 精度0.2﹪rdg±6rdgt

总体电压范围： 0-1000A(选配电流钳)

连接路数： 4、8、12、24、32、48、108路

采样位数： 12位

屏幕： 128×64的液晶屏幕

尺寸： 173×198×113(长×宽×高)

存储器： 4KEEROM
