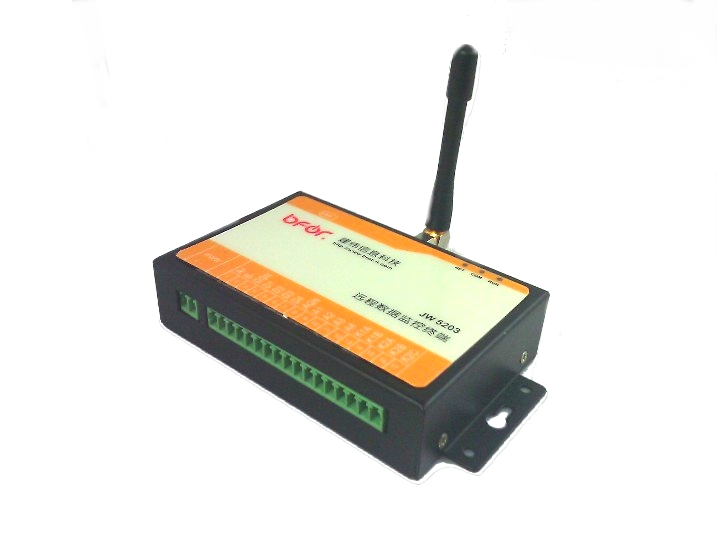

JW5203 远程数据采集终端集模拟量采集、脉冲量采集、继电器控制、存储记录、RS-485串口串行通讯(数据透明传输或数据采集)、短信和GPRS数据传输于一体的综合性数据采集终端，外形小巧美观，测量精确可靠，通过状态指示灯颜色的变换可以轻松获得终端所处的工作状态，操作调试十分简便，非常适合于各种环境下数据的采集和控制。广泛应用于水文监测、气象监测、环保监测、农业灌溉管理、环境数据监控、传输管网监测等。



1、集成路4路模拟信号采集、4路开关量/脉冲量采集、2继电器控制输出；

2、可模块式扩展模拟量、开关量、继电器等路数，根据用户现场实际需求选择扩展模块；

3、1路RS485输入接口，可集成多方仪表协议，工业仪表MODBUS-RTU、用户自定义仪表协议等；

4、支持GPRS和短信方式远程招测现场数据；

5、支持GPRS和短信方式远程控制现场设备；

6、支持远程修改数据中心IP地址、端口号、远程配置终端参数；

7、可设置时间间隔分类存储模拟量、开关量/脉冲量、继电器、RS485协议等数据；
8、模拟通道上下限，模拟量增幅、减幅，脉冲量增幅，开关量状态变法可采用中心或者短信报警；

9、模拟量和开关量可与继电器设置报警联动；
10、定时上下线，既能够保证GPRS数据传输，又能够适时下线，节约数据流量；

11、自动复位、短信强制复位，掉线、断网自动重连；

12、通过专门的图形化配置工具进行参数配置；



额定电压：DC5-24V

模拟量采集精度：0.1%

RS485接口 波特率支持300-115200bps，N/E/O校验，停止位1/2位

开关量：干节点信号或幅度为2V～24V的电平信号

脉冲量：最小脉冲宽度为25ms，脉冲周期为50ms，内部脉冲计数累积容量达到40亿

继电器：继电器干节点输出

工作环境温度  -20℃到65℃

储存温度  -40℃到85℃

湿度 95% 无凝结

外形尺寸：93×62×24mm

常规运行耗电：＜60mA

省电模式耗电（平均）：＜30mA

通信方式：支持TCP/UDP通讯方式

重量：约150克
