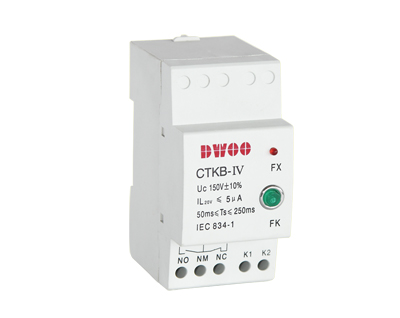

CTKB-Ⅳ型电流互感器二次过电压保护器主要为单个绕组设计。是采用新型特种ZnO压敏电阻作为基本限压元件，配之以合理的内部控制电路来进行CT二次绕组过电压保护及故障显示。保护器工作时并接于二次绕组两端通过其接点K1、K2(图3)并联接在电流互感器二次侧上，其内部包括电压测量报警电路  和限压保护电路两个部分。当CT二次侧电压峰值不超过150V时，流入保护器的漏电流不超过0.1mA，它远远小于CT二次侧满度电流5A，因而在正常工作状态下，不影响CT的工作。但当二次绕组开路或一次回路流过异常电流时，在CT 二次侧产生的过电压远远高于其正常运行电压，此时保护器K1，K2接点内部容量为6A的保护继电器将“K1”、“K2”两端点短路，从而实施保护(允许短路电流6A)，同时LED指示灯亮，遥讯继电器接点NO点与NM点接通，配合其他电路可向外传递故障信息，迅速动作限压，延时短路。当故障解除后，按压“复位”按钮，本保护器将解除保护。如果在系统断电的情况下进行排除故障，在故障解除后，保护器将自动复位。
    从上面的原理说明可以看出，CTKB-IV与以往的电流互感器保护器相比，它有以下特点和优点：

(1)无需工作电源，工作稳定可靠
(2)不是一次性器件，可以反复多次使用。
(3)保护电平低。
CTKB-IV/150的保护电平为150V，也可根据用户要求定做不同保护电平的电流互感器保护器。

鉴于用户在使用过程中的具体实际需要，我公司生产的CTKB系列电流互感器二次过电压保护器分为三种类型：

A、CTKB-I型   B、CTKB-IV型   C、CTKB-Z型。
