电流互感器二次过电压保护器(简称CT保护器、电流互感器保护器)。在电力系统中，电流互感器(CT)是将大电流变成规定的小电流，广泛应用于一次测量、控制和保护。它是电流表、电度表和电流控制系统必不可少的配套元件。CT正常工作时，二次侧处于近似短路状态，输出电压很低，但在运行中如果二次绕组开路，或一次绕组流过异常电流(如雷电流、谐振过电流、电容充电电流、电感启动电流、一次负载短路电流等)，就会在二次侧产生数千伏甚至上万伏的过电压，这不仅给二次系统绝缘造成危害，还会使CT过激而烧损，甚至危及工作人员的生命安全。

此种商品没有统一的标准，外形和型号是厂家自己设计和制作的，但是功能是一样的。只要外形一样就算型号完全不同基本上也可以判定是同一家公司生产的，产品的技术参数主要是保护器的反应速度。速度不同可能价格差很多。

用 途

电流互感器二次过电压保护器主要用于各种CT二次侧的异常过电压保护。保护器固接于CT二次绕组两端，正常运行时泄漏电流极小，呈高阻状态；当CT二次回路开路或一次绕组出现异常过流时，保护器瞬间动作限压、延时短路并发出信号。面板上自动显示故障部位，并有无源接点信号输出（带通讯的产品可以实现）。故障排除后，二次绕组产生的过电压使保护器迅速动作将CT二次侧短路按手动复位按钮（新产品可以自动复位），电路恢复原状态后又可重新投入正常运行。

接线原理

一般情况下，电流互感器均接在A、B、C三相上，少数接在两相上，个别接在一相上。电流互感器二次绕组接线绝大多数为星形连接，少数为三角形连接。本保护器为二次绕组星形连接，二次绕组A、B、C对应连接在保护器A、B、C接线端子上，A、B、C三相二次中性点（虚地N）连接在保护器的N接线端子上。若只用A、B绕组，C相可以不接线不会影响保护器的正常工作。

AC220V电源直接接在保护器AC220V端子上，一对常开和一对常闭接点（共用中间活动端）为无源输出端子，供用户根据实际需要使用。



德沃电气 电流互感器二次过电压保护器 型号：

CTKB-I

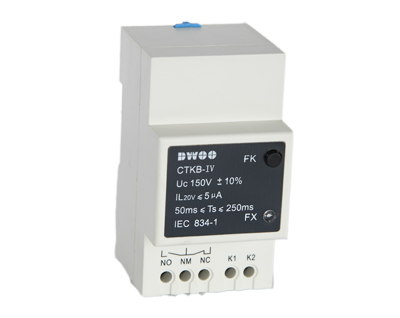

CTKB-Ⅳ

CTKB-Z



CTKB系列电流互感器二次过电压保护器

1.设计说明



在电力系统中，电流互感器（CT）是将大电流变成规定的小电流，广泛应用于一次测量、控制和保护。它是电流表、电度表和电流控制系统必不可少的配套元件。CT正常工作时，二次侧处于近似短路状态，输出电压很低，但在运行中如果二次绕组开路，或一次绕组流过异常电流（如雷电流、谐振过电流、电容充电电流、电感启动电流等），就会在二次侧产生数千伏甚至上万伏的过电压，这不仅给二次系统绝缘造成危害，还会使CT过激而烧损，甚至危及工作人员的生命安全。我公司生产的CTKB系列电流互感器二次过电压保护器就是针对这一情况而设计，能够有效防止因CT二次开路而引起的电力事故的发生。



根据用户需求，CTKB系列产品分为多种类型，均具有如下特点。



2.适用范围

CTKB系列电流互感器二次过电压保护器针对上述情况，主要适用于CT二次侧的差动绕组、过流绕组、测量绕组、母线保护绕组、备用绕组等，用于抑制瞬态过电压低于设备耐冲击过电压，泄放电涌能量，从而保护系统电路及设备。



3.正常使用条件和安装条件

3.1　正常使用条件

3.1.1　电压：持续施加在过压保护器接线端子间的电压不应超过其最大持续工作电压。

3.1.2　使用环境温度：－20℃～70℃。

3.1.3　使用环境湿度：<95%RH。

3.1.4　外壳防护等级：IP20。

3.1.5　污染等级：安装地点的污染等级为2级。

3.2　安装条件

3.2.1　安装类别：根据过电压保护器的电压保护水平分为Ⅱ、Ⅲ两个类别；

3.2.2　安装位置：

——推荐用于较少暴露的地点；

——应安装在无显著振动和冲击的地方。

3.3　安装方式

采用TH35－7.5型钢安装轨安装。

3.4　接线方式

螺钉压紧接线。



4、技术参数

4.1  正常漏电流IL20V：< 5μA。

4.2　导通电压Uc：150 v±10%（可根据用户要求设定）。

4.3　导通时间Ts：50ms≤Ts≤250ms。

4.4　使用的CT规格：二次侧峰值大于150V。



 鉴于用户在使用过程中的具体实际需要，德沃电气生产的CTKB系列电流互感器二次过电压保护器分为三种类型：

A、CTKB-I型

B、CTKB-IV型

C、CTKB-Z型。
