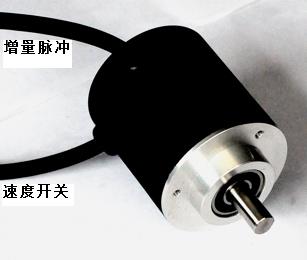

普通的增量旋转编码器以输出脉冲信号给后续设备，通过后续设备的高速计数接口获得信号，并通过计算可获得旋转速度信号和旋转方向，以起到速度及旋转方向的监控作用。一般旋转编码器测速都是用增量脉冲进入后续设备的高速计数器计算实现，如变频器或PLC，都要配有脉冲高速输入接口，还要注意编码器分辨率与高速计数口响应频率的关系，另外还要避免编码器信号传输过程中的干扰，而有时还希望编码器信号能同时提供给变频器与PLC控制。这些为有些应用场合带来技术上的困扰或成本上的额外付出。为此，上海精浦机电推出一种新的智能型速度开关编码器，除了输出增量信号A、B、Z以外，还同时输出三个可预设的速度开关信号，并且2个旋转方向的信号，用户如果仅仅是速度监控或方向监控，可不通过高速计数器而直接采集开关信号，监控速度与旋转方向，也可以作为超速开关保护电机。

这种新的具有上海精浦机电智能编码器发明专利技术的智能型速度开关编码器，依据内置的智能芯片，在编码器内部就实现了单位时间旋转角度及方向的计算，从而可直接输出转速开关与方向开关，输出的速度开关信号可以通过此编码器所配有的RS232通讯编程接口输入预设速度量值。此种方法对于现场（脉冲信号）干扰严重，或者高速计数接口没有配置的情况，提供了新的解决方案，尤其是三个继电器输出的速度开关信号，不怕干扰，不受高速计数频率的限制，可直接输入变频器而无需增加PLC，对于变频电机的启动保护、超速保护、多变频电机同步等应用，带来了极大的方便。另外，此项智能型速度开关编码器，同时因具有三个独立继电器速度开关，在编码器脉冲信号给变频器的同时，速度开关监控信号也可分别输入给变频器或PLC，从而起到电机启动、超速保护等变频器与PLC双控制，带来更多的安全系数。

智能型速度开关编码器包含一个对外RS232通讯编程接口，此接口可以与文本显示屏连接，既可作为速度开关输入设定，也可作为速度值与开关输出显示，或者设定之后无需显示的编码器独立使用。

上海精浦机电一贯坚持自主创新及优质品质管理，具有多项编码器专利技术，智能化编码器更是国家知识产权局正式授权的发明专利，上海精浦机电同时拥有的自主智能化编码器系列还有更多产品，并坚持高端工业级优质品质、优质的技术服务、经济的价格、自主创新的功能，为客户带来更多的实惠。欢迎用户来电咨询：



发明专利设计（ZL200810034627.3）智能化设定，可以方便连接各种控制器。

外形特征：兼容58与60系列，国际标准外形尺寸，夹紧法兰、同步法兰、盲孔轴套。

或HA78重载不锈钢编码器系列，坚固的外壳与高防护等级。

增量编码器：电源24Vdc，1024线A、B、Z推挽式输出。

智能速度开关，3点可设速度开关，继电器型输出，可直接对应速度测量开关信号输出。

智能旋转方向开关，2点可设，晶体管型输出，可直接对应旋转方向开关信号输出。

RS232通讯接口及标准的PLC编程协议,可连接编程器或文本显示屏，预设开关并显示。



上海精浦的智能型编码器系列，包含国家知识产权局正式发明专利授权，专利号:ZL200810034627.3。任何生产、销售编码器商家，请查询该项发明所涉专利或向上海精浦咨询，如需使用该项专利技术，请与上海精浦联系，以协商授权获得合法的使用权。任何未经上海精浦机电有限公司同意，涉及使用本发明专利内含的专利技术及专利名称，包括生产及网站、样册、展会等产品宣传销售等活动，都涉及违法使用，将承担法律责任及赔偿。
