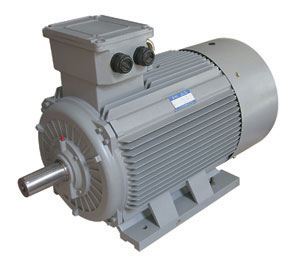

一、概述 Y2系列电动机是Y系列电机的更新换代产品，是一般用途的全封闭自扇冷式鼠笼型三相异步电动机。它是我国九十年代最新产品，其整体水平已达到国外同类产品九十年代初的水平。该产品应用于国民经济各个领域，如机床、水泵、风机、压缩机，也可适用于运输、搅拌、印刷、农机、食品等各类不含易燃、易爆或腐蚀性气体的场合。 Y2系列电机的安装尺寸和功率等级符合IEC标准，与德国DIN42673标准一致，也与Y系列电机一样，其外壳防护等级为IP54，冷却方法为IC41l，连续工作制（S1）。采用F级绝缘，温升按B级考核(除315L2-2、4，355全部规格按F级考核外)，并要求考核负载噪声指标。 Y2系列电动机额定电压为380V，额定频率为50Hz。功率3kwt以下为Y接法，其他功率均为△接法。电动机运行地点的海拔不超过1000m；环境空气温度随季节变化，但不超过40℃；最低环境空气温度为-15℃；最湿月月平均最高相对湿度为90%；同时该月月平均最低温度不高于25℃。



二、型号含义 Y2系列电动机有两种设计，一种是适用于一般机械配套和出口需要，在轻载时有较高效率，在实际运行中有较佳节能效果，且具有较高堵转转矩，此设计称为Y2-Y系列。中心高63～355mm，功率从0.12~315kW。电动机符合JB/T8680.1-1998 Y2系列(1P54)三相异步电动机（机座号63～355）技术条件。 型号含义：如Y2-200L1-2Y：“Y2”表示异步电动机第二次改型设计，“200”表示中心高，“L”表示机座长短号，“1”表示铁心长度序号，“2”表示极数，“Y”表示第一种设计（可省略）。 第2种设计是满载时有较高效率，更适用于长期运行和负载率较高的使用场合，如水泵、风机配套，此设计称为Y2-E系列，中心高80～280mm，功率从0.55～90kW。电动机符合JB/T8680.2-1998 Y2系列(1P54)三相异步电动机（机座号80～280）技术条件。 型号含义：如Y2-200L2-6E：“Y2”表示异步电动机第二次改型设计，“200”表示中心高，“L”表示机座长短号，“2”表示铁心长度序号，“6”表示极数，“E”表示第二种设计。



三、结构简介 1.Y2系列电动机机座外轮廓呈四方形兼圆形，散热片呈垂直，水平平行分布，全部采用铸铁结构。另外H63～112还兼有铝合金压铸结构。 2.本系列电动机采用浅端盖结构，增加了内部加强筋的数量和尺寸，全部采用铸铁结构，另外H63～112还兼有铝合金压铸结构。为方便用户使用和检修，H180及以上增设了不停机的注油装置。 3.接线盒防护等级为IP55。为了减轻电机重量，H63～280接线盒用铝合金压铸(也可用铸铁件)，H315～355使用铸铁件。且盒内设有专用的接地装置，H160及以上机座考虑有热保护装置的安装位置，电源进线孔采用双孔进线，并有两种密封结构：一种为加密封盖，另一种为锁紧密封。接线盒一般位于机座顶部，并可以四面出线，另外H80～355铸铁机座的接线盒还可以位于机座侧面。



四、订货须知 1.订货时请注明电动机型号、功率、转速、电压、频率、安装型式、接线盒位置及出线孔密封结构。若未注明出线孔密封结构，均按加盖密封盖供货。H63～112有铸铁和铸铝两种结构，在订货时也请注明。 2.如用户有特殊要求：如加装热敏电阻；加注油孔装置；需要其它频率和电压的；双轴伸；湿热带型(TH)电机时，请在合同中注明，并事先与制造厂联系，经双方协商同意后签订合同或技术协议书。
