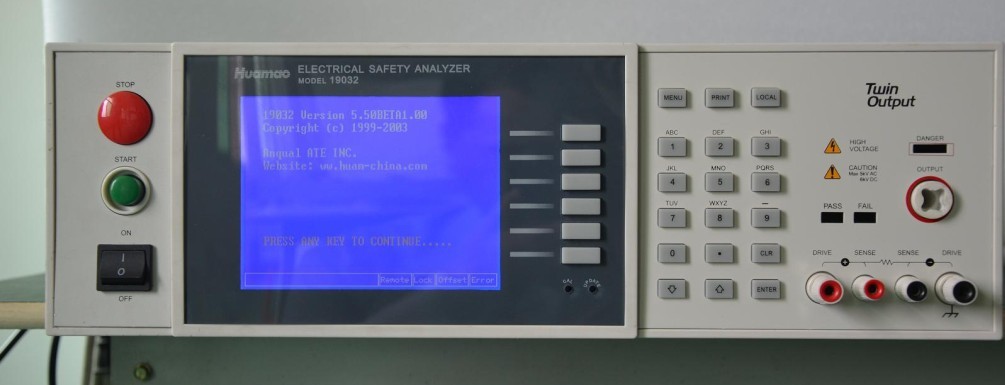

19032高压分析仪
型号

19032

模式

DCV/ACV/IR/GB/LC(option)

耐压测试

输出电压

AC:0.05~5kV,DC:0.05~6kV

加载分辨率

1%+5V

电压分辨率

2V

电压准确度

1%+5counts

切断电流

AC:40mA,DC:12mA

电流分辨率

AC:1μA,DC 0.1μA

电流准确度

1%+5counts

频率

50Hz/60Hz

测试时间

0.3~999sec,continiu

上升时间

0.3~99.9sec,off

信号模式

单信号

绝缘测试

输出电压

DC:0.05~1kV

电压分辨率

2V

电压准确度

2%+5V

IR范围

1MΩ～50G

阻抗分辨率

0.1MΩ

阻抗准确度

5%

接地电阻测试

输出电流

AC:3~30A

电流分辨率

10mA

电流准确度

1%+5counts

GR范围

10~510mΩ

阻抗分辨率

0.2mΩ

阻抗准确度

1%+5counts

测试模式

4线测量

补偿功能

0~100mΩ

ARC探测

设置模式&, amp;, lt;, SPAN lang=EN-US style="FONT-SIZE: 9pt">

可程设置

探测电流

AC:1~40mA,DC:1~12mA

AC:1~20mA,DC:1~12mA

最小脉宽

10μs approx

40/20/10/4μs selective

安全保护功能

快速输出切断

0.4ms(NG发生后)

快速直流释放

＜0.2sec

锁定

密码锁定

GO/NG判定

报警

GO:短鸣;NG:HI,LOW,ARC NG 长鸣

Data Hold

最近测试数据记忆

Step Hold

单步触发 ON/OFF

记忆存储

10步50组呼叫

50步100组呼叫

自动泄漏电流扫描器（可选）

模式

LC/VA

泄漏电流

DUT输入电源

AC:300V/10A(最大)

短路保护

10A/250V(保险丝)

电流范围

0.1~590μA/500~6000μA

电流分辨率

0.2μA/2μA

电流准确度

2%+5counts(DC-5kHz)

测量模式

测量模式

Normal,Reverse,Single fault normal,Single fault reverse

测量设备
