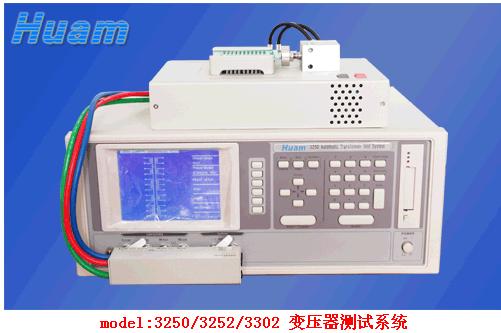

3250变压器综合测试仪
型号 3250/3300 3252/3302
主要功能 变压器扫描测试 变压器扫描测试+LCR测试
测试参数
变压器扫描测试 圈数比(Turn Ratio),相位(Phase),圈数(Turn),电感(L),漏电感(LK)<平衡(Balance)交流电阻(ACR), 电容(Cp),直流电阻(DCR),接脚短路(Pin Short）
LCR测试 电感(L), 电容(C), 电阻(R), 直流电阻(DCR) 品质因子(Q),阻抗绝对值（|Z|）阻抗导纳（Y）损耗因子（D）电抗（X）相位角（⊙）
测试信号
测试电压 Turn 10mV-10V.10% 10mV/step
其他 10mV-2V ±10% 10mV/step
测试频率 Turn 3250,3252:1KHz-200KHz,0.02%/3300,3302:1KHz-1MHz,0.02%/解析度：0.01Hz(＜1KHz)
其他 3250,3252:20Hz-200KHz,0.02%/3300,3302:20Hz-1MHz,0.02%/解析度：0.01Hz(＜1KHz)
输出阻抗 Turn 10Ω，当测试位准≤2V 50Ω，当测试位准>2V
其他 Constant=OFF, Constant=320X:100Ω ±5%, Constant=107X:25Ω ±5%,
Constant=106X:100mA ±5%(1V设定), 电感负载小于己于10Ω，10Ω±10%，阻抗≥10Ω
测量显示范围
L.LK/C/Q.D/ L,LK:0.00001uH-9999.9H C:0.00001Pf-999.999mf Q.D:0.00001-99999
Z.X.R/ Y/⊙ Z.X.P:0.00001Ω-99999MΩ Y:0.01Ns-99.9999S ⊙:-90.00-+90.00
DCR/ Turn DCR:0.01mΩ-99.999MΩ Turn:0.01-99999.99圈(次电压小于100Vrms)
Pin-Short 11组,接地与接脚之间
基本准确度
L.LK.C.Z.X.R.DCR 0.1%(若为AC参数1KHZ)
Q.D/⊙/ Turn Q.D:0.0005(1KHz) ⊙:0.03(1KHz) Turn:0.5%(1KHz)
测量速度（最快速）
L.LK.C.Z.X.R.D.⊙ 80meas./sec
DCR 50meas./sec
Turn 10meas./sec
判定方式
变压器扫描测试 各参数之良品/不良品判定由选购之HANDLER界面输出
LCR测试 10级分类及总合计数由标准HANDLER界面输出
良品/不良品判定由标准HANDLER界面输出
显示器 320X240点矩阵LCD液晶显示器
修正功能 开路(OPEN)/短路(SHORT)归零,负载修正
记忆卡 15组仪器设定,可籍由记忆卡扩充
等效电路模式 串联. 并联
触发 内部 手动 外部
环境条件 温度:10℃~40℃ 湿度:10%~90%PH
消耗功率 最大140VA
电源需求 90-125Vac OR 190-250Vac 48Hz-62Hz
重量 约9Kg
尺寸(宽X高X深) 430x180x320mm |
