流量计首选陆屹, ZD4管道多气体参数测量装置工作原理

管道气体流量计应用,ZD4煤矿管道用多气体参数测量装置 #two#

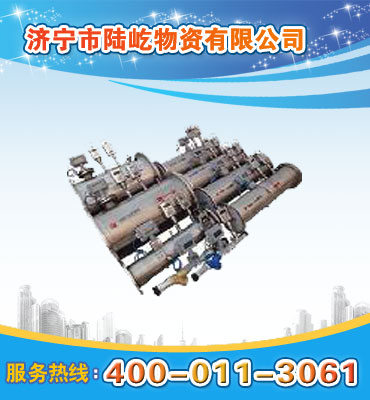

 ZD4（DN50-600mm）煤矿管道用多气体参数测量装置是直接显示标准状态下管道内5种参数（①体积流量、②温度、③压力、④甲烷浓度、⑤一氧化碳浓度）于一体，具有甲烷、一氧化碳浓度超限声光报警，就地显示各参数的高端检测装置。本装置既可单独使用于地面、井下的钻孔管道，而且能输出标准的频率信号200-1000HZ，方便的与多种煤矿安全生产监控系统联网配套。

煤矿管道用多气体参数测量装置测量范围  温度：0~100℃；  负压：0~100kpa；  流量：可按客户要求定做；   甲烷：0~100%CH4    一氧化碳：0~500×10-6 CO

管道多气体参数测量的工作原理：当沿着轴向的流体进入流量传感器入口时，在起漩器的作用下，被强制围绕中心现旋转，产生漩涡流，漩涡流在文丘利管中旋进，到达收缩段突然节流后，使漩涡流加速，当通过扩散段时，漩涡中心沿一锥形螺旋线进入。此时，有两个压电传感器检测到的漩涡流进动频率信号经前置电路放大、滤波、整形后转换为两路与流速成正比的脉冲信号，经积算仪中处理电路进行相位的比较和判断，并剔除外来干扰信号后与显示温度、压力传感器检测到的信号一起送入智能流量积算仪进行运算处理，并把流体体积流量和总量直接显示于LCD屏上。

陆屹销售电话：400-011-3061
