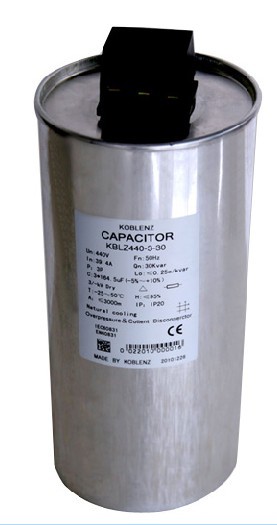

电容外观为圆柱形，固定方式采用底部螺栓固定

       H：电容壳体高度（mm）

       D：电容壳体直径（mm）

       M12：电容底部固定螺母

重量轻，体积小；

采用底部一个螺栓固定方式，节约安装时间。同时采用圆柱形外壳，可以任意角度安装；

长久的使用寿命：

采用高品质的材料及介质，有着长达10万小时的工作寿命。

电容器以特殊的保护气体灌注代替液体或环氧等灌注介质，因而不会产生任何由于液体泄漏引起的火灾风险及环境污染风险。对于与生态环境相关的应用有着安全保障，采用特殊气体达到真正的干式效果。

端子配有专有的端子护套，是可以触摸的，不仅使产品外观美观同时有着避免电击危险保护；

电容器在过载的情况下能自我修复。

独特的结构设计与高性能的优质金属化薄膜的选用。这使得KBLZ电容器能轻松地处理高达200倍额定电流的浪涌电流。

可防止电容器在邻近寿命服务期限或由于电器过载及过热而引发的爆炸。

接线端子既可以更方便的连接，又简化了电容器的并联。

采用特殊卡式装置设计防止螺丝松动，保证可靠连接。

电压范围

V

100V～1000V  50/60Hz,

额定容量

Kvar

1～30Kvar

环境温度

LCT/UCT

-25℃/D～+55℃

最大湿度

H_rel

≤95%

海波高度

A

≤3000m（海平面以上）（某些情况下可以达5000m）

外壳材料



圆柱型铝制外壳，永不生锈

过电压

U_max

1.1Un:8小时,1.15 Un:30分钟 ,1.3 Un：1分钟

过电流

I_max

1.3*I_N (某些情况下可高些)

浪涌电流

I_S

200倍额定电流

介质损耗

Loss

≤0.25W/kvar

电容容差

Co

-5%/+5%~+15%Cn(uf)

测试电压端对端

U_TT

2.15 U_N ，10S

测试电压端对壳

U_TC

高达U_N =≤660V:3000 V_AC ，10S；超过U_N =660V:6000V，10S

冷却方式



自然冷却（或限定冷却）

使用寿命

T_LD（CO）

100000工作小时(正常工作条件下)

安全特性



干式技术，自愈性技术，过压拉断保护装置，端子防触电，过流速断保护

放电电阻



交货时已包含放电模块（3分钟降至50V）

防护等级



IP20，室内装配（与保护一起装配，满足IP55，直接户外使用）

介质材料



加厚的优质聚丙烯膜

注入材料



非PCB，特殊保护气体或Resin mixed with the special gas

接线端子



双级，可触摸，带有防保护（符合VED106100）最大电缆横截面积为32mm²

标准范围



IEC831-1(2),EN60831-2002,VDE0560-46,47,CE，GB/T12747-2004

安装位置



任何可能的位置

安装方式



用M12螺栓
