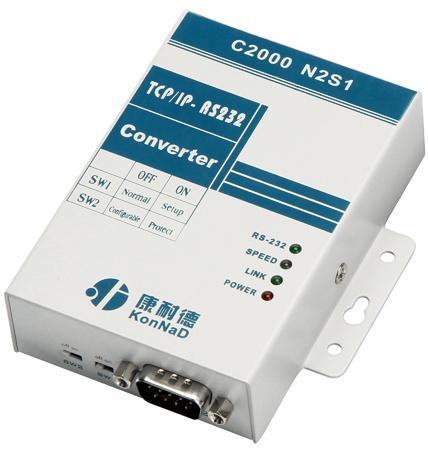

N2S1 概述
C2000 N2S1是具备有高性价比且稳定可靠的串口设备联网服务器。它提供RS232到 TCP/IP网络和TCP/IP网络到RS232的数据透明传输，它可以使具有RS232串口的设备立即具备联入TCP/IP网络的功能。
C2000 N2S1向上提供10/100 M以太网接口，向下提供1个标准RS232串行口，通讯参数可通过多种方式设置。C2000 N2S1可广泛应用于PLC控制与管理、门禁医疗、楼宇控制、工业自动化、测量仪表及环境动力监控系统、信息家电、LED信息显示设备和CNC管理等。
特点：
→具有TCP Server、TCP Client、UDP、虚拟串口、点对点连接等五种操作模式；
→用户基于网络软件，不需要做任何修改就可以与C2000 N2S1通讯；
→通过安装我们免费提供的虚拟串口软件，用户基于串口的软件不需要做任何修改就可以与C2000 N2S1通讯；
→对于需要开发软件的用户，我们免费提供通讯动态库、设置动态库或OCX控件；
→通过浏览器、设置软件或设置动态库进行参数修改设置；
→支持DNS域名解析功能；
→低功耗设计，无需散热装置；
→看门狗设计，稳定性高；
→电源具有良好的过流过压、防反接保护功能。
a) 本产品有以下三种工作模式：
1．作为TCP服务器，转换器上电后在指定的TCP 端口等待数据服务器的连接请求，数据服务器在需要与转换器通讯的时候，向转换器的监听端口请求建立TCP 连接，连接建立后，数据服务器可以随时向转换器发送数据，转换器也可以随时将数据发送到数据服务器，在完成指定的通讯后，数据服务器可以主动要求断开连接，否则连接一直保持。
2．作为TCP客户端，转换器上电时会主动向服务器请求连接，直到TCP连接建立为止，并且连接一旦建立将一直保持，连接建立后，数据服务器可以随时向转换器发送数据，转换器也可以随时将数据发送到数据服务器。
3．UDP方式有两种：
当C2000 工作在“UDP normal”模式时，C2000会回应所有的IP地址和端口发过来的数据，并将返回的数据发送到最后一次发给它查询请求的IP地址和端口。
当C2000 工作在“UDP Appointed”模式时，它能接收所有的IP地址和端口发过来的数据，但只将返回的数据发送给指定的IP地址和端口。
b) 应用软件可使用三种方式与转换器通讯：
1．通过本公司开发的虚拟串口管理程序，将网络数据重定向到虚拟串口，然后从虚拟串口读取数据；
2．用本公司开发的控件EDSockServer.ocx(或动态库EDSockServer.dll)。
3．使用Socket进行通讯。
1.2 技术参数
|
系统 |
CPU |
32-bit ARM |
|
RAM |
64KB |
|
Flash |
256KB |
|
LAN |
以太网 |
10/100Mpbs |
|
保护 |
内置1.5KV电磁隔离保护 |
|
串口接口 |
串口 |
RS232 |
|
串口数量 |
1个 |
|
信号 |
RS232：TXD，RXD，RTS，CTS，GND |
|
串口通讯参数
|
校验 |
None，Even，Odd，Mark，Space |
|
数据位 |
6、7、8 |
|
停止位 |
1，2 |
|
流量控制 |
RTS/CTS，XON/XOFF，None |
|
速率 |
300bps至115200bps |
|
软件特点 |
协议 |
ARP，IP，ICMP，TCP，UDP，DHCP，HTTP，DNS |
|
操作模式 |
TCP Server，TCP Client，UDP，虚拟串口，点对点连接 |
|
设定 |
C2000设置程序，Web浏览器，设置动态库、串口设置（可选） |
|
提供软件 |
虚拟串口软件、C2000设置程序、串口调试工具、网络测试程序、EDSockServer.OCX和EDSockServer.DLL、设置动态库以及VB、VC、BC、Delphi的示例代码 |
|
驱动支持 |
Windows 98/ME/2000/XP/2003/Vista/Windows 7 32位 |
|
电源需求 |
电压 |
9~24VDC（推荐12VDC） |
|
电流 |
< 200mA |
|
工作环境 |
操作温度、湿度 |
|
| //
-->
