采用优质冷轧晶粒取向硅钢片,铁芯硅钢片采用45度全斜接缝,使磁通沿着硅钢片接缝方向通过.
SCB10-63/10干式变压器性能特点
安全、防火、无污染，可直接运行于负荷中心。
采用德国HTT技术，机械强度高，抗短路能力强，局部放电小，热稳定性好，可靠性高，使用寿命厂。
低损耗、低噪音，节能效果明显，免维护。
散热性能好，过负载能力强，强迫风冷时可提高容量运行。
防潮性能好，适应高湿度和其它恶劣环境中运行。
可配备完善的温度监测和保护系统。采用智能信号温控系统，可自动监测并巡回显示三相绕组各自的工作温度，可自动启动、停止风机，
并有报警、跳闸等功能设置。
体积小，重量轻，占地空间少，安装费用低。
铁芯选用优质冷轧硅钢片，45度阶梯全斜接缝结构，利用三剪两冲铁芯去角横剪工艺和五阶梯步进剪片与叠铁工艺，改善了接缝处的磁通分布，减少了铁芯的振动能量。铁芯进行一体固化与表面用绝缘树脂密封工艺，有效地降低了空载损耗、空载流量和铁芯噪音。
高压线圈采用优质F级绝缘的导线与国际先进的绝缘材料绕制，较大容量线圈沿轴向设有散热气道。此结构具有良好的抗电流冲击、抗温度变化、抗开裂和极好的散热性能。采用多级分段圆筒式结构，有较强的承受过电压能力和很低的局部放电水平。线圈装模经真空干燥后浇注，整个浇注及固化过程按照预编的工艺曲线完成，精密的过程控制保证线圈无气孔、空穴。
低压线圈采用箔式结构，有效地解决了低电压、大电流线圈采用线绕型式的安匝不平衡问题，同时箔式线圈不存在轴向匝数和轴向绕制螺旋角，有效地消除了短路时变压器的轴向力，保证了线圈内的电流密度可以根据高压线圈负荷分布自由地沿轴向调整，减少了低压突发短路时的径向力。绕制后的线圈端部采用树脂密封固化，避免了各种异物和潮气的进入。
SCB10-63/10干式变压器技术参数
|
品牌 |
京创 |
型号 |
SCB10-63/10 |
|
规格 |
三相环氧树脂绕注干式变压器 |
额定频率 |
50Hz |
|
额定容量 |
63KVA |
高压侧电压 |
10KV 分接5% |
|
低压侧电压 |
6KV或0.4KV 均有用户选择 |
结构形式 |
环氧树脂浇注，灌装立式 |
|
冷却方 |
干冷/风冷 |
结联组别 |
Dyn11/Yyn0 |
SCB10-63/10干式变压器使用环境
a.海拔
海拔不超过1000m。
b.环境温度
最高气温 +40℃
最高日平均气温 +30℃
最高年平均气温 +20℃
最低气温 -30℃(适用于户外式变压器)
最低气温 -5℃ (适用于户内式变压器)
c.电源电压的波形
电源电压的波形似于正弦波。
d.多相电源电压的对称性
多相变压器所连接的电源电压应近似对称。
根据用户要求可提供在特殊使用条件下运行的变压器。
SCB10-63/10干式变压器执行标准
1.GB1094.11—2007干式电力变压器
2.GB/T10228-2008干式电力变压器技术参数和要求
3.GB/T17211—1998干式电力变压器负载导则
4.GB1094.10-2003电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙
5.JB/T10008-2004 6~500KV级变压器声级
6.JB/T56009-1998干式电力变压器产品质量分等
SCB10-63/10干式变压器订货须知
a.标准型产品订货
1.变压器型号； 7.冷却方式
2.变压器容量； 8.保护等级
3.额定电压及高压分接范围； 9.使用条件
4.相数、阻抗电压 10.绝缘等级
5.额定频率 11.采用标准
6.联结组编号 12.其他特殊要求
b.特殊产品订货
1.如对产品有特殊要求，须在订购合同中提供说明。我厂可根据客户特定要求配置各类装
2.订货的客户涉及到订货所需的型号、规格、数量以及交货时间、地点等详细内容。请来电告知。确定
3.对于需要设计图纸，来样加工的客户，须提供图纸或者样品予以核算成本、报价。
SCB10-63/10干式变压器供货.售后承诺
工厂接受特定变压器的定制.常规产品的周期一般为3-5天.可选择专车配送.中铁快运等形式.
创联汇通承诺
◆质量方针
采用先进标准 强化质量管理 生产可靠产品 满足用户需求
◆质量目标
产品一次检测合格率达到98%以上
顾客满意度≥95%
◆五不准
不合格的产品不准出公司和销售
不合格的原材料、零部件不准投料、组装
国家已明令淘汰的产品不准生产和销售
没有产品质量标准。未经质量检验机构检验的产品不准生产和销售
不准弄虚作假。以次充好。伪造商标。假冒名牌

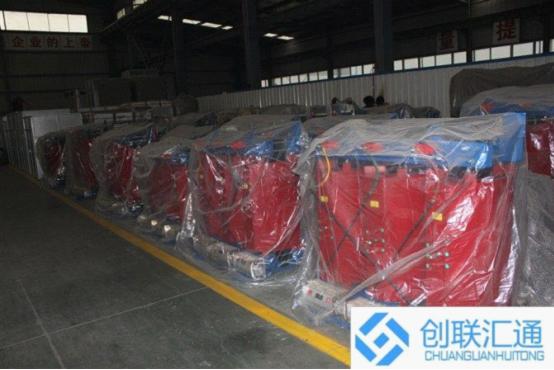

![SCB10-63/10干式变压器[厂家直销]全国发货](../picture/21488720121016164665.jpg)
