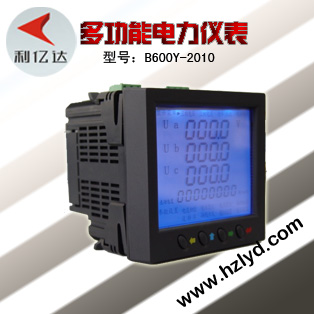

多功能电力仪表|多功能测量仪表
型号 B600Y-2010
主要功能 测量相电压、线电压、电流、有/无功功率、功率因数、频率、正/反向有功能电能、正/反向无功电能
通讯及输出 RS485通讯，4~20mA输出
显示方式 液晶显示
接线方式 三相四线、三相三线、三相四线平衡、三相三线平衡、一相二线平衡、一相三线平衡
标准输入 100V/220V/380V   5A/1A
精确度 频率 0.1%  电压0.2%  电流0.2%  功率因数：0.5%     电能：1.0%
正常工作温度 -15~55摄氏度
外形尺寸 96*96*95
开孔尺寸 92*92

多功能电力仪表|多功能测量仪表产品说明：
1、概述

多功能电力仪表|多功能测量仪表适用于电力电网、自动化控制等领域，他集遥测、遥信、遥控、显示、通讯等众多功能与一体，能够完成1回线路的电流、电压、功率、功率因素、频率、电度等电参量的监测。多功能表具有可编程功能、DC4～20mA模拟量输出、RS485串行口和开关量输出等功能，可以实现与监控系统的联网或数据的远程传输等功能。多功能表具有精度高，电磁兼容性好，外形美观等特点。

2 技术指标
测量参数 相电压、线电压、电流、有功功率、无功功率、功率因数、频率
计量 正向有功电能、反向有功电能、正向无功电能、反向无功电能
测量范围 30-600V、0-6A、45-65Hz
精度 频率：0.1%
电压：0.2%±0.1V
电流：0.2%±0.001A
功率：0.5%±0.4W
功率因数：0.5%±0.001
电能：1.0%
监视 LCD显示，中文菜单，同时可显示4个参数。4个操作按键。
通讯 提供 RS-485接口，32(128)台组网，国际标准的ModBus-RTU规约，轻松组网
信号采集 可采集2个干接点信号，无需外部供电
控制 提供2个继电器的常开接点输出，可配置成由通讯遥控或由某个测量参数自动控制的告警信号输出
模拟量输出 提供1路4-20mA输出，可对应于测量参数Ua/Ub/Uc/Ia/Ib/Ic中的一个
接线方式 三相四线、三相三线、三相四线平衡、三相三线平衡、一相二线、一相三线
可编程 测量系统： 三相四线/三相三线等
变比：PT、CT
通讯：地址(1-247);波特率(1200-19200);校验位(N/E/O)
电能：复位
尺寸 面板：96x96mm
盘内深：95mm
安装方式 盘面安装，开孔：92x92mm
电源 AC85-265V或DC85-330V，功耗<4VA
工作环境 温度:-15℃～55℃；湿度: 20～95%无凝露

3、订货须知
订购请标明仪表完整型号及数量，工作电源及额定输入参数。例如：
B600Y-2010多功能表   2只  ，工作电源：AC220V，输入：5A /380V
