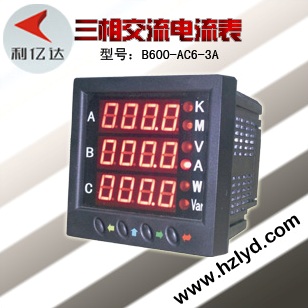

三相数显电流表
名称 三相数显电流表 B600-AC6-3A4
型号 B600-AC6-3A4
主要功能 测量并显示三相交流电流值，CT变比可设
可集成功能 带一路开出（报警），RS485通讯，带4~20mA输出
显示方式 数码管显示
标准输入 5A/1A
精确度 0.5级
正常工作温度 -15~55摄氏度
外形尺寸 96*96*102
开孔尺寸 92*92
该系列其他尺寸 111*111   67*67   45*45

三相数显电流表
产品说明：
1、概述
实用型三相数显电流表适用于电力电网、自动化控制等领域，用于监测电流参量。三相数显电流分为简易型及智能型二类，其中简易型为只具有常规测量显示功能，智能型为具有可编程功能、DC4～20mA模拟量输出、RS485串行口和开关量输出等功能，可以实现与监控系统的联网或数据的远程传输等功能。三相数显电流表采用LED数码管显示形式，具有精度高，电磁兼容性好，外形美观等特点。
注：智能型仪表具有智能按键实现可编程功能，如CT、PT变比设置、波特率、地址、信号输出等设置。
简易型仪表无智能按键，不可进行CT、PT变比等参数设置，订货时需提供此参数。
三相数显电流表
2、通用技术参数
项目 指标
电流表精度等级 0.5级
显示位数 四位，另加符号位
输入 标称输入 交流：电流1A、5A；电压100V、220V、400V
直流：0~20mA ；4~20mA ；0-5A；5A以上配分流器输入；0~10V
过量程 持续：1.2倍，瞬时；电流10倍/5秒，电压2倍/1秒
频率 50Hz±10%
输出信号 DC4～20mA或RS-485或无源继电器接点
三相数显电流表工作电源 AC ( 85～265)V或DC ( 100～275)V
三相数显电流表功耗 ?5VA
绝缘强度 2kV，1分钟（试验电压为交流有效值）
绝缘电阻 ?100MΩ
电流表平均无故障工作时间 ?60000小时
三相数显电流表工作条件 环境温度：-25℃～55℃，相对湿度≤95%，无腐蚀气体场所
海拔高度 ?2500米
模拟量输出 DC4～20mA，负载能力≤500Ω
数字输出 RS485输出，Modbus–RTU协议
报警输出 常开接点输出，250V AC/30V DC，5A
三相数显电流表
3、订货须知
订购时请标明仪表完整型号及数量，工作电源及额定输入参数，若为简易型数显仪表，还需提供CT或PT变比。例如：
B600-AC6-3A2三相交流电流表   2只  ，工作电源：AC220V，输入：5A ；
B600-AC1-1A1D单相交流电流表   2只  ，工作电源：AC220V，输入：5A ，CT变比100/5 ；
B600-AC6-3AV1三相交流电流电压组合表   2只  ，工作电源：AC220V，输入：5A/380V ；
B600-AC1-1Y2功率因数表   2只  ，工作电源：AC220V，输入：5A/100V ；
B600-DC5-1A1直流电流表   2只  ，工作电源：AC220V，输入：4-20mA，显示0-50Hz。
