TW581M两进线一联络低压备自投（自投自复控制模块）内置32位PLC，采用4寸彩屏友好界面设计，实时显示一次系统图及相关模拟量、开关量数据，集电压测量/显示、数字输入/输出与网络通讯于一身。具有显示直观、操作简单及易维护优点。TW581系列低压备自投（母联备自投）主要用于690V以下配电系统对主备电源进行迅速可靠的切换，确保生产供电的可靠。广泛应用在电力系统、工矿企业、公用设施、智能大厦、铁路的低压配电系统中，具有电力参数测量功能，通过其标准的RS-485通讯接口及双绞线网络与监控系统连接，轻松实现数据的远方管理功能。在无UPS或者直流屏供电场合，可以配我公司的单相双电源切换模块（TW58A），性价比较高完美组合。

1、TW581系列低压备自投装置（自投自复控制模块）产品主要特点

●是针对低压配电系统设计，超小外型尺寸，适用于GCK、GCS、GGD、MNS等各种抽出式（包括1/4抽屉）、固定式及混合式的柜型安装。具有方便安装、布局合理、维护方便、节约电缆、安全可靠等多种优点。

●配合大视域4寸彩屏液晶显示终端，友好的人机界面，可直接监视设备运行状态、运行参数，以及修改定值和参数。

●全面采用嵌入式SOC（System On Chip 片上系统）设计、DSP(Digital Signal Processing 数字信号处理 )技术和冗余现场。总线技术，交流采样采用优化全波FFT（Fast Fourier Transform 快速傅立叶变换）技术，软件采用模块化、高抗干扰设计。

●内嵌PLC模块，具有多种备自投逻辑功能，用户可设定各种时间参数，充分满足现在电源切换需求。上电自投和充电过程可以选，方便用户根据自己的情况设置。

● 手动模式下装置支持软件手动操作逻辑判断，防止手动错误操作引起的线路并列故障（部分型号支持）。

● 装置电源、通讯状态、工况、告警均有LED指示，方便检测、维护系统。

● 具有多达4路电源的电压采集、14路的开入量采集和最多配置10路开出量的控制。

● 可与SIEMENS、SCHNEIDER、GE、AB等多种品牌的PLC联网；也可与KINGVIEW、FIX、WinCC、Intouch等软件组网。

2、TW581系列低压备自投（自投自复控制模块）产品硬件配置

（1）备自投本体装置（导轨安装或安装板平面安装）

（2）4寸彩色中文液晶显示设置面板

（3）显示面板和本体通讯线

3、TW581系列低压备自投（自投自复控制模块）产品安装

本体装置盘面安装

  选择合适的地方攻两个直径是4mm个螺钉安装孔（孔距参考安装尺寸图），取出TW581备自投本体装置，用螺钉将装置固定在配电盘上。

本体装置导轨安装

  在配电盘上安装35mm燕尾导轨，将本体装置卡放在燕尾导轨上。

显示面板安装

  柜门上按照显示面板尺寸图开孔要求开两个两个直径3mm小圆孔，一个直径18mm的大圆孔后，用产品自带的不锈钢螺丝固定显示面板。通讯专用线的DB9头插入本体装置的DB9母头，通讯线的MID8接口插入显示面板MID8母口。

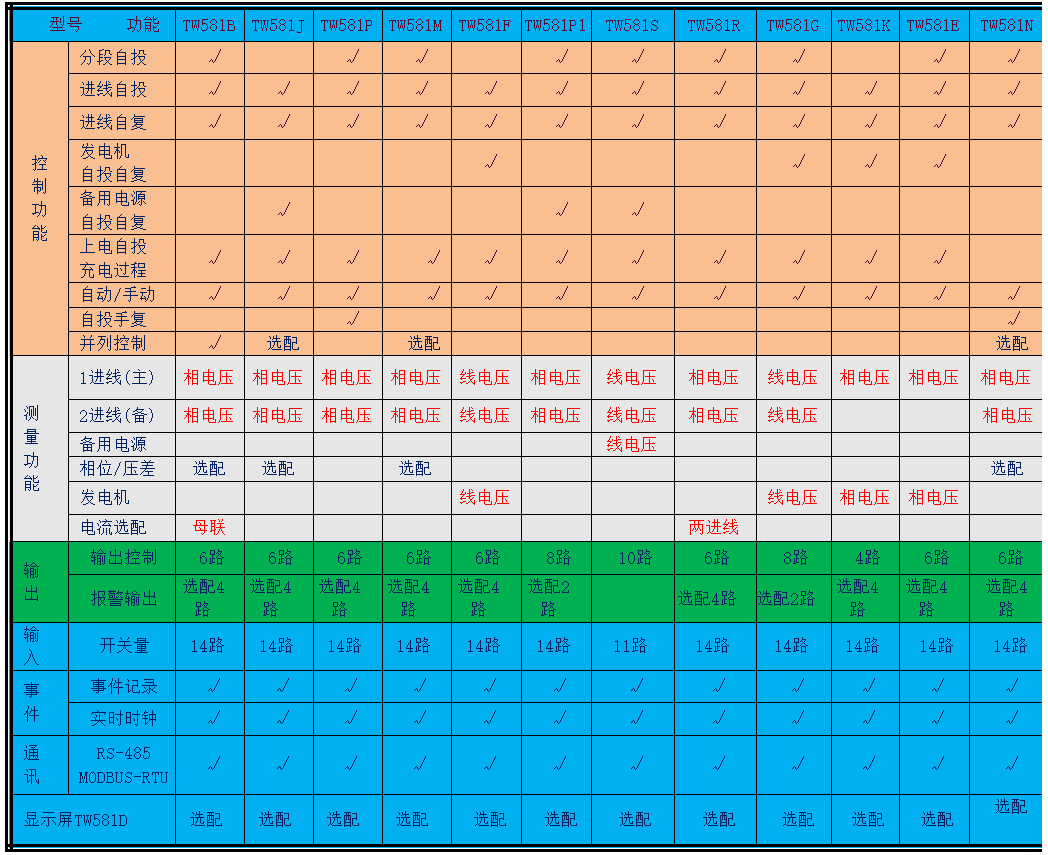

TW581系列低压备自投（自投自复模块）产品选型表如下：
