一、产品简介

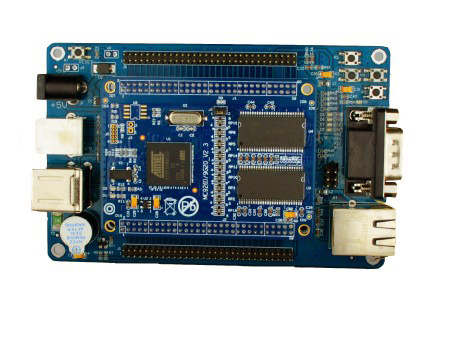

迈冲科技MC9260-DK评估开发板采用MC9260核心板加评估测试底板双层架构。迈冲科技MC9260工业级核心板采用ATMEL AT91SAM9260工业级ARM9处理器（可选PIN-to-PIN兼容400MHz处理器）， 6层PCB板工艺，具有极佳的电气性能和抗干扰性能，在多个客户的产品中顺利通过高低温、群脉冲、浪涌等全部EMC测试内容。
二、硬件规格
|
系统资源 |
|
CPU |
ATMEL AT91SAM9260,200MHZ |
|
存储 |
32~2GB NandFlash,512KB-2MB SPI NorFlash（SPI NorFlash为选配） |
|
内存 |
64MB SDRAM |
|
实时时钟 |
带后备电池RTC |
|
通信接口 |
|
网口 |
1路10M/100M自适应网卡，带网络变压器和指示灯 |
|
串口 |
2路串口：1路调试串口，1路数据通信串口 |
|
AD |
4路10位AD采集接口 |
|
USB |
2路USB 2.0 Host接口，1路USB 2.0 Device接口 |
|
按键 |
4个测试按键 |
|
LED |
4个测试LED |
|
扩展接口 |
2条2*30双排针引出核心板所有引脚，方便调试 |
|
工作参数 |
|
工作电源 |
5V DC-IN |
|
工作温度 |
-10~ 70℃ （核心板温度范围 -40 ~ 85℃） |
|
工作湿度 |
5%~95% |
|
机械尺寸 |
120mm X 78mm |
1、核心板资源：
◆ 工业级ATMEL AT91SAM9260处理器，200MHz
◆ 64MB SDRAM
◆ 32MB - 2GB NandFlash (标配128MB)
◆ 512KB - 2MB SPI NorFlash （非标准配置，批量时可以选配）
◆ ISA总线接口，RMII/I2C/SPI/I2S等接口，串口、USB、GPIO接口等
◆ 6层高精密工业PCB
◆ 尺寸：74mm X 55mm
◆ 2条2x30 PIN插件，方便简单
◆ 电源：3.3V供电，功耗低
◆ 工作温度范围：-40 – 85℃
三、技术资料
1、Linux光盘资源
(1)Linux系统资源：
◆ 启动代码：bootstrap，u-boot
◆ 内核源码包：Linux-2.6.30
◆ 文件系统：JFFS2
◆ 实用工具：ppp拨号、ntp校时、sqlite数据库，Webserver服务器（boa）、FTP服务器（vsftp）、telnet服务器、Wireless Tools（wifi模块操作命令）
(2)测试例程及源码
◆ 硬件测试程序：串口、网络、RTC、蜂鸣器、矩阵键盘、GPIO等
◆ 应用程序例程：控制台程序、文件操作、进程和线程、TCP/UDP、WEB Server、Sqlite例程、BOA+CGI例程。
(3)用户手册
◆ MC9260核心板硬件手册
◆ MC9260-DK硬件手册
◆ MC9260 Linux 快速开始手册
◆ MC9260 Linux开发环境搭建手册
◆ MC9260 Linux系统配置手册
◆ MC9260 Linux系统烧写手册
(4)交叉编译工具,SAM-BA,TFTP等工具
(5)评估测试底板原理图、封装库
(6)评估测试底板板载芯片数据手册
2、WinCE光盘资源
(1)WinCE.net 5.0操作系统
WinCE BSP包（BIN格式）、WinCE系统烧写镜像文件
(2)测试例程及源码
(3)用户手册
◆ MC9260核心板硬件手册
◆ MC9260-DK硬件手册
◆ EVC开发调试手册
◆ MC9260 Wince用户手册
◆ MC9260 Wince系统烧写手册
(4) SAM-BA，Activesync等工具，开发环境 EVC++4.0
(5)评估测试底板原理图、封装库
(6)评估测试底板板载芯片数据手册
四、技术支持和保修服务
1.技术支持
杭州迈冲科技有限公司承诺从客户购买产品之日起，提供6个月的免费技术支持（电话、邮件、网上在线问答、传真）。
我们提供以下技术支持：
◆ 支持用户能运行Linux或WinCE操作系统及相关接口测试程序。
◆ Linux或Wince系统的常见配置，自启动应用程序等。
◆ 我们提供的远程服务器（如telnet、ftp、http等）的配置。
◆ 支持客户搭建Linux或Wince开发环境
◆ 支持客户对硬件接口的各项应用操作。
◆ 我公司拥有自主研发的自动化烧录、测试设备，批量客户我们可以代为烧录镜像和应用程序。
以下内容不在我们技术支持范围内，我们会酌情支持：
◆ 客户自己进行的应用程序开发。
◆ 客户自己开发的硬件接口及软件驱动等。
2.保修服务
本产品自出售之日起，在正常使用状况下，印刷电路板卡，提供2年免费保修服务。
特别说明，以下情况不属于免费服务范围内，杭州迈冲科技公司视情况收取一定的服务费用：
◆ 无法提供产品有效购买凭证（发票、收据、合同等）；
◆ 客户错误操作引起产品过压、短路等造成的元器件损坏；
◆ 因自然灾害或遇不可抗拒力导致产品外观及功能损坏；
◆ 用户自行或者用户授权非杭州迈冲许可的人员及机构进行产品的焊接、拆装、变更产品规格配置，或扩充非杭州迈冲公司销售认可的配件导致产品外观及功能损坏。
对于客户的特殊需求，我们可以提供定制服务，并开发相应接口驱动，助力您的产品快速上市，欢迎来电咨询。
