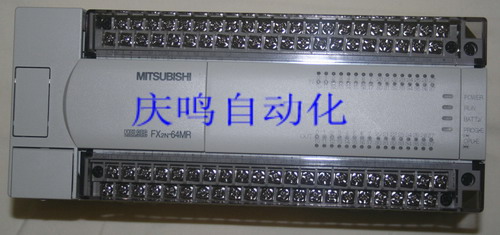

FX2n系列PLC是FX系列中最高级的模块。它拥有无以匹及的速度、高级的功能、逻辑选件以及定位控制等特点，FX2n是从16到256路输入/输出的多种应用的选择方案。 交流电源、24V直流输入类型：模型 I/O总数 输入 输出 尺寸 mm(英寸）（宽）x（厚）x（高） 数目 类型 数目 类型 　 FX2N-16MR-001 16 8 漏型 8 继电器 130x87x90 (5.12x3.4x3.5) FX2N-16MT 晶体管 　 FX2N-32MR-001 32 16 漏型 16 继电器 150x87x90 (5.9x3.4x3.5) FX2N-32MT 晶体管 　 FX2N-48MR-001 48 24 漏型 24 继电器 182x87x90 (7.2x3.4x3.5) FX2N-48MT 晶体管 　 FX2N-64MR-001 64 32 漏型 32 继电器 220x87x90 (8.7x3.4x3.5) FX2N-64MT 晶体管 　 FX2N-80MR-001 80 40 漏型 40 继电器 285x87x90 (11.2x3.4x3.5) FX2N-80MT 晶体管 　 FX2N-128MR-001 128 64 漏型 64 继电器 350x87x90 (13.8x3.4x3.5) FX2N-128MT 晶体管 24V直流电源、24V直流输入类型：模型 I/O总数 输入 输出 尺寸 mm(英寸）（宽）x（厚）x（高） 数目 类型 数目 类型 　 FX2N-32MR-D 32 16 漏型 16 继电器 150x87x90 (5.9x3.4x3.5) FX2N-32MT-D 晶体管 　 FX2N-48MR-D 48 24 漏型 24 继电器 182x87x90 (7.2x3.4x3.5) FX2N-48MT-D 晶体管 　 FX2N-64MR-D 64 32 漏型 32 继电器 220x87x90 (8.7x3.4x3.5) FX2N-64MT-D 晶体管 　 FX2N-80MR-D 80 40 漏型 40 继电器 285x87x90 (11.2x3.4x3.5) FX2N-80MT-D 晶体管 性能规格： FX2N性能规格 项目 规格 备注 运转控制方法 通过储存的程序周期运转 I/O控制方法 批次处理方法（当执行END指令时） I/O指令可以刷新 运转处理时间 基本指令：0.08μs 应用指令：1.52至几百μs指令 编程语言 逻辑梯形图和指令清单 使用步进梯形图能生成SFC类型程序 程式容量 8000步内置 使用附加寄存器盒可扩展到16000步 指令数目 基本顺序指令：27 步进梯形指令：2 应用指令：128 最大可用298条应用指令 I/O配置 最大硬体I/O配置256，依赖于用户的选择（最大软件可设定地址输入256、输出256） 辅助继电器（M线圈） 一般 500点 M0到M499 锁定 2572点 M384至M3071 特殊 256点 M8000至8255 状态继电器（S线圈） 一般 490点 S0至S499 锁定 400点 S500至S899 初始 10点 S0至S9 信号报警器 100点 S900至S999 定时器（T） 100毫秒 范围：0至3276.7秒200点 T0至T199 10毫秒 范围：0至3276.7秒46点 T200至T245 1毫秒保持型 范围：0.001至32.767秒4点 T246至T249 100毫秒保持型 范围：0至3276.7秒6点 T250至T255 计数器（C） 一般16位 范围：0至32767数200点 C0至C199 类型：16位上计数器 锁定16位 100点（子系统） C100至C199 类型：16位上计数器 一般32位 范围：-2147483648至+32147483648数 35点 C200至C219 类型：32位上/下计数器 锁定32位 15点 C220至C234 类型：32位上/下计数器 高速计数器（C） 单相 范围：-2147483648+2147483648数一般规则：选择组合计数频率不大于20KHz.计数器组合注意所有的计数器都锁定。 C235至C240 6点 单相c/w起始停止输入 C241至C245 5点 双相 C246至C250 5点 A/B相 C251至C252 5点 数据寄存器（D） 一般 200点 D0至D199 类型：32位元件的16位数据存储寄存器 锁定 7800点 D200至D7999 类型：32位元件的16位数据存储寄存器 文件寄存器 7000点　 D1000至D7999通过14块500程式步的参数设置类型：16位数据存储寄存器 特殊 256点 从D8000至D8255 类型：16位数据存储寄存器 变址 16点 V0至V7和Z0至Z7 类型：16位数据存储寄存器 指标（P） 用于CALL 128点 N0至P127 　 用于中断 6输入点、3定时器、6计数器 100*至130* （上升触发*＝1，下降触发*＝0，**＝时间(单位：毫秒)） 嵌套层次 用于MC和MRC时8点 N0至N7 常数 十进位K 16位：-32768至32768 32位：-2147483648至+2147483647 　 十六进位H 16位：-32768至+32768 32位：-214783648至+2147483647 浮点 32位：±1.175x10¯³³，±3.403x10³³（不能直接输入）
