NW202系列SOP封装压力传感器

无锡纳微电子有限公司

产品型号:	NW202
产品价格:	3元
产品品牌:	纳微电子

会员在线咨询，免费获取《电气自动化简讯》双月刊

联系人：唐凯

所在区域：	江苏.==所在城市==
办公地址：	江苏省无锡市滨湖区菱湖大道97号立业楼E107
邮　　编：	214111
电　　话：	0510-85225558
移动电话：
传　　真：	0510-85223711
电子邮件：	xtang@n-mems.com

公司主页：	http://www.n-mems.com

详细描述:

NW202系列 SOP封装

产品特点	应用领域
芯片尺寸：1.6×1.6mm、2.0×2.0mm 工作温度：-30℃～85℃ 量程：40Kpa、100Kpa、200Kpa	工业控制工程控制表压传感器系统

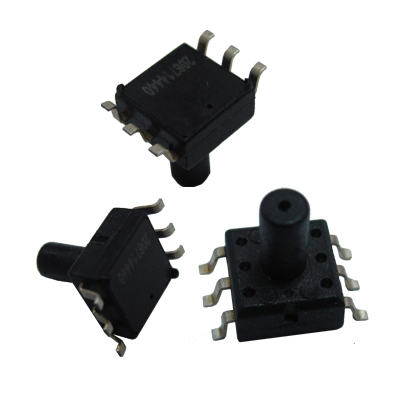

产品外观

产品简介

NW202系列SOP封装的传感器广泛应用于表压相关的领域，并且具有良好的可重复性和长时间的工作稳定性。

产品尺寸（unit：mm）

电路结构

电路图

接地开环

输出负开环

Pin	Definition
1	Gnd
2	Vo+
3	Vcc
4	N/C
5	Vo-
6	Gnd

Pin	Definition
1	Vo-
2	Vcc
3	Vo+
4	N/C
5	Gnd
6	Vo-

规格表 NW202-D0040参数

参数		最小值	典型值	最大值	单位	备注
压力范围		0	-	40	Kpa
最大压力				2×		额定压力
工作温度		-30		85	℃
储存温度		-30		125	℃
桥臂电阻		4.5	5	5.5	KΩ
驱动电压		-	5	10	V
零点输出		-20	0	20	mV
满量程输出		50	70	90	mV
线性度		0.2	0.3	0.5	%FS
温度系数	电阻	2000	2200	2500	ppm/℃
	灵敏度	-2000	-2200	-2500	ppm/℃
	零点漂移	-60	-	60	μV/ ℃
压力迟滞		-	-	0.2	%FS
重复性		-	-	0.2	%FS
温度迟滞		-	-	0.2	%FS
备注： 1.如无特殊说明表中所有数据在电压：5Vdc，温度：25±5℃，湿度50%±25%条件下测得。 2.典型值温度特性数值温度范围为0℃-50℃。 3.最佳匹配直线 4.本公司保留修改此款产品规格的权利

订购信息

①封装形式	②压力类型	③压力范围
01 DIP 02 SOP 03 PCB 04 TO	X 绝压/差压 A 绝压 D 差压	5 Kpa 40 Kpa 100 Kpa 200 Kpa

	封装形式	压力类型	压力范围	芯片尺寸
NW202-D0100	SOP	D	100Kpa	1.6×1.6
NW202-D0200	SOP	D	200 Kpa	1.6×1.6
NW202-D0300	SOP	D	300 Kpa	1.8×1.8
NW202-D0040	SOP	D	40 Kpa	2.0×2.0
NW202-D0100	SOP	D	100 Kpa	2.0×2.0
NW202-D0200	SOP	D	200 Kpa	2.0×2.0
NW202-D0005	SOP	D	5 Kpa	3.0×3.0

资料下载

点击此处下载本资料
