一、 简介

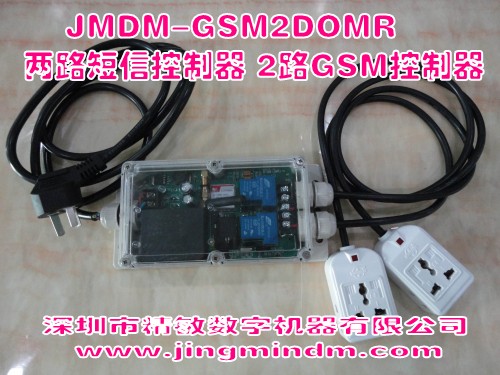

JMDM-GSM2DOMR是深圳市精敏数字机器有限公司自主研发的一款支持GSM短信控制、独立控制的智能型工业级两路I/O控制器，又可简称为2路GSM控制器、手机短信控制器、GSM远程控制模块等。

短信控制，可实现如下功能：

1、可通过给短信控制器里面相应的手机卡发送短信来控制2路继电器的开关。

2、短信报警，手机远程控制，无人值守基站或机房短信监控系统，智能家居控制。

3、可代客户编程，用于手机遥控2输出的开关量控制场合。

二、 性能参数

1、工作电源：交流100-220V；

2、主控芯片：8位高性能单片机+逻辑门芯片+G SM无线模块；

3、程序存储器：32K程序存储器,用于存放数据。

4、输出：2路继电器输出，每路最大电流可达到20A，输出状态可回读。

5、系统稳定性：采用光电隔离和启用内部看门狗及严格的高频滤除特性，使系统工作稳定可靠。

6、工作状态指示灯：1个电源指示灯，1个运行指示灯，1个网络指示灯，一个模块开机指示灯。

7、外壳安装尺寸：195mm×87mm×45mm；可用导轨安装或用螺钉固定安装。

三、 产品特点

1、遥控2路继电器开关：通过外部手机发短信，可随时随地遥控2路继电器开关；

2、短信收发功能：控制器在收到外部某手机发送的短信指令后，能将控制结果通过短信再发给该手机。

3、网络指示灯，可实时指示GSM网络的状态。

4、每路继电器可通过中英文短信进行开启、关闭，中英文短信可通过软件由用户自定义，否则就按出厂设置的指令控制。

5、2路输出具有点动功能，即吸合一定时间后，自动断开，而这个时间可以设置，出厂没有设置延时时间，全部是开关状态输出。

6、2路输出具有掉电记忆功能，断电后再上电，继电器保持上一次的状态。

7、通过GSM2DO上位机软件设置授权手机号码，只有被授权的手机才可以对继电器进行控制。

8、以上相关功能必须通过上位机设置，否者指令是按出厂设置的指令，输出的状态是开关状态的输出。GSM2DO上位机的使用说明详情请参照GSM2DO上位机使用说明。

9、可根据客户要求选择输出模式，直接接交流负载或者当开关使用。

四、 使用入门

1、安装SIM卡

    首先把SIM卡的信息清空，然后把控制器外壳打开，再将sim卡装入卡座中，最后把外壳装上，至此硬件安装完成。

2、上电测试

   主板安装完成以后，即可进行上电测试，供电是100-220V交流。主板上电以后，主板上电源灯常亮，说明主板供电正常，可以正常工作。

3、网络测试

主板上电以后，过了20s左右，看到运行指示在闪烁，网络指示灯闪烁状态是1s亮3秒灭，说明无线模块已注册网络成功，可以通过短信进行控制了。

4、上位机软件使用和基本功能

首先连接好串口线，把控制器电源连接好，打开上位机软件就可以开始设置。

(1)可以设置2路的输出指令，内容在8个字节以内（只限中英文）。

(2)可以设置每路输出的模式，分开关状态输出和打开自动延时两种模式，用户可根据自己具体情况自行设定；

五、 出厂设置

1、输出设置的指令：“x开”打开某一路，例如：发送“1开”，就代表打开第一路继电器。控制

器会回复“1开“代表第一路继电器打开，如果回复“失败“，则第一路继电器打开失败，可能是指令发送错误或者短信发送不成功。

2、输出的状态全部是开关状态的输出。

3、没有设置授权手机号码，所有号码都可以控制GSM2DO控制的输出。

六、 用途

1、控制水泵：在山区丘陵地带，现场操作不便的水泵，只要用手机发短信控制与GSM远程控制器相连接的水泵，便可打开水泵。之后随时都可以查询水泵是否通电了，随时都可以发短信关闭水泵。最大电流20A，可以满足水泵的功率要求。控制多个水泵，可外接接触器提高驱动电流。

2、智能控制家电：如控制电饭煲或热水器等，下班前给家中控制装置发短信，就可以远程遥控插座通电，之后可随时查询工作状态或关闭。回家后即可立刻享受热水浴和美食。

3、智能控制门窗：与电磁铁式门栓相给合，可以GSM远程控制，也可以用钥匙打开，是智能门的一个发展方向。与窗的电控锁相连，可以远程控制门窗的开闭，特别是在下雨或有急事外出时更为方便。

4、控制工控机、服务器远程开机复位：可作为连续运行网络设备（如：工控机、机房服务器等）的远程开机、复位控制。

七、 售后服务

1、保修：自产品售出之日起，硬件正常使用下出现故障，保修一年，保修期后只收取维修成本费用；

2、技术支持：提供远程电话、网络在线技术支持。
