网络摄像机防雷器 监控摄像机防雷器 网络球机防雷器
详细介绍:网络/电源二合一防雷器
安全注意事项
·当防雷器安装于最终系统时，必须执行标准GB4943（EN60950，IEC60950）的所有要求；
·设备应当由被授权的专业人员安装。安装时必须断开电源，严禁带电操作，以防发生意外。
功能与原理

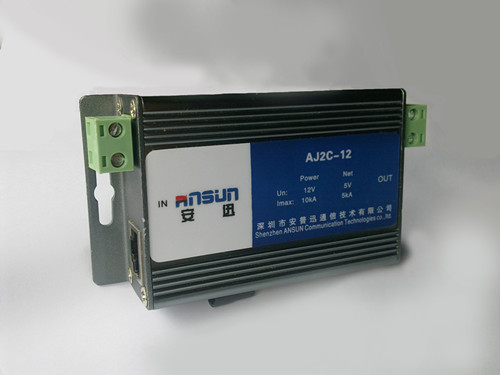

AJ2C-*型二合一防雷器是由电源防雷器、网络信号防雷器两部份集成的浪涌保护器，用于保护对电磁干扰敏感的监控系统,使其免受雷电过电压和感应过电压、静电放电等所造成的损坏.监控系统专用二合一网络防雷器,二合一网络监控防雷器,监控二合一网络防雷器,二合一网络避雷器,监控二合一网络避雷器,摄像机二合一网络防雷器,网络监控防雷器,摄像头网络防雷器,摄像机网络防雷器是该防雷器的别名。二合一网络防雷器是监控系统专用的防雷器,为一体化多功能防雷器。可以分别对监控系统前端网络摄像机的电源、网络线路实施浪涌保护.
适用范围：
主要用于监控系统对监控设备（电源线、网线）的防护；广泛应用于银行监控系统，小区安防系统； 学校、企业、道路安全防护等监控设备。
性能特点
·采用摄像机电源+网络综合多级保护电路；
·核心部件选用国际名牌产品，性能优异；
·通流容量大,插损小、传输性能优越、无漏流；
·残压水平低，防护效果好；
·反应迅速、性能稳定、工作可靠；
·体积小，安装、使用方便、无须维护。
主要性能参数
产品型号 AJ2C-220 AJ2C-24 AJ2C-12
1、电源防雷器部份性能参数
标称工作电压Uc 220V AC 24V AC 12V DC
标称放电电流In(8/20µs) 5kA
最大放电电流Imax(8/20µs) 10kA
保护水平Up(8/20µs,10kA) ≤100V
2、信号防雷器部份性能参数
标称工作电压Un 5V
标称放电电流In(8/20µs) 5kA
最大放电电流Imax(8/20µs) 10kA
保护水平Up(8/20µs,3KA) ≤25V（芯线---外壳/接地线）
适应数据传输速率 100Mbps
插入损耗 ≤0.5dB
接头形式-I/O RJ45
3、其它参数
外壳 铝型材外壳，表面拉线氧化（黑色，银色）
外形尺寸(mm) 100*55*28（含接头）
导线接口 电源部份 压接式端口，可夹紧规格为16-26AWG（约0.15～1.3mm2)的导线
视频/网络信号部份 BNC接头，直接连相对应BNC接头/RJ45接口
接地 地线接线端子或2.5平方地线
安装方式 机箱、柜内安装
使用环境条件 温度-40～+85℃，相对湿度≤95％(25℃)，高度≤3km
注：产品规格可能不定期更新，请咨询安普迅公司了解详情。
安装、接线
根据防护需求，按离保护设备越近越好的原则进行安装，防雷器串接在被保护设备与信号通道之间。将来线分别与电源、网络端口输入端相连接，将防雷器输出端的电源、视频/网络端口与被保护设备相应接口连接，把防雷器的接地线与防雷系统接地排可靠连接。安装接线完毕，检查接线正确牢固后，接通电源即可投入使用。
使用、维护
·本产品无需特别维护。应定期对防雷器进行检查，特别是在雷雨季节前及整个雷雨期。
·当系统工作出现故障怀疑防雷器时，可拆除防雷器后再检查，若还原到使用前的状态后系统恢复正常，则说明防雷器已经损坏，必须立即更换。
|
