1. 产品简介

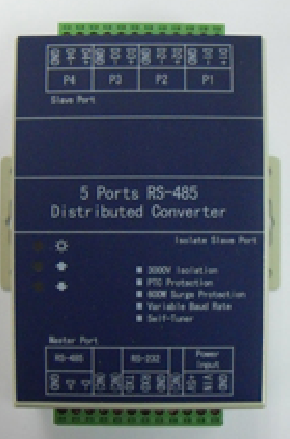

本产品是一款可通过一路RS-485或RS232主口扩展出4路RS-485从口的工业级光电隔离型RS-485分配器。可以有效的实现RS-485网络的中继、扩展与隔离。分配器的主口端同时提供RS-485和RS-232（三线）两种接口，从口端扩展出4路RS-485接口。有源光电隔离型RS-485分配器产品是专门针对工业现场劣环境而设计的，对于那些要求高可靠性和安全性的场合尤其适合。光电隔离功能可以有效的使RS-485主从设备之间彼此隔离开来，避免因主从设备间的地电位差、以及静电、雷击和浪涌给RS-485主从备造成的损害，同时也有效的避免了主从设备端的地电位差而在设备间产生的地环流对RS-485设备造成的损害。

RS-485分配器的4大功能：

隔离：有效隔离RS-485网络的主从端

中继：可以有效延长RS-485网络的通讯距离

扩展：可以实现1路RS-485到4路RS-485的扩展，成倍增加网络内RS-485设备的数量

转换：还可以实现1路RS-232到4路RS-485的转换

另外，本产品在具备光电隔离功能的同时，还在每个RS-485口处加入了120mAPTC过流保护和600WTVS防雷保护，使RS-485系统更安全，同时也增加了产品自身的使用寿命。在外部电源方面，本产品内部采用了宽电压输入范围的开关电源，输入电压范围从+8V～+40VDC，可以适应绝大多数工业应用环境。此外，在提供宽范围输入电压的同时，还提供了一个+5VDC的输入端，使其可以应用在少数一些只能提供+5V电源的场合。

2. 产品特点

◆ 主口端同时提供RS-232和RS-485两种接口

◆ 从口端可扩展出4路RS-485接口

◆ 3000V光电隔离保护

◆ 每个RS-485信号端具备120mA过流保护和600W防雷防浪涌保护

◆先进的自动流控技术，自动侦测RS-485信号流向，无须其它硬件流控信号，用户无须更改软件

◆ 宽范围电源供电电压，电压范围+8V～+40VDC，也可以采用+5VDC输入方式

◆ 透明传输、波特率自适应（50bps～120kbps ）

◆ 提供信号流向(->)(<-)和电源（PWR）指示灯，方便查看工作状态

◆ 外壳采用合金外壳，有效防止电磁干扰、散热良好、坚固耐用

◆ 可同时满足壁挂式和标准DIN导轨安装

◆ 所有信号端和电源端的物理接口为一体式10位接线端子，方便用户现场接线

3. 性能指标

接口标准符合EIA/TIA RS-232和RS-485标准

工作方式

RS-485端：两线（D+、D-）半双工

RS-232端：三线(TxD、RxD、GND)全双工
