行星摩擦式机械无级变速器主要由压紧的主动装置、摩擦传动机构、调速控制机构组成。带锥度的主动轮和压盘被一组碟形弹簧压紧，输入轴与主动轮用键联接，而组成压紧的主动装置。一组带锥度的行星摩擦轮内侧夹在压紧的主动轮和压盘之间，外侧夹在带锥度的固定环和调速凸轮之间，而组成摩擦副；当压紧的主动装置运转时，摩擦轮就做纯滚动，由于固定环和调速凸轮不动，因此，摩擦轮在自转的同时作公转运转，通过行星摩擦轮的中心轴及滑块轴承而带动行星架转动。 　　转动手轮带动调速凸轮改变角向位置的同时，调速凸轮的端面曲线经平面弹子夹和固定凸轮的端面曲线作用，使调速凸轮产生轴向移动，从而均匀改变调速凸轮和固定环之间的间隔，使锥度行星摩擦轮产生径向移动。最后均匀地改变了行星摩擦轮与主动轮、压盘及固定环、调速凸轮摩擦处的工作半径，实现稳定的无级变速。
1.高强度：在加冲击负栽或机器逆转时，本机性能可靠，能精确转动，无后座力。
2.变速范围大：变速比均为1：5，即输出转速可在1：45至1：7.25之间任意变化。
3.调速精度高：调速精度为1--0.5转。
4.性能稳定：本机的传动部件都经过特殊的热处理，精密度加工摩檫部位，润滑良好，运行平稳、噪音低、寿命长。
5.同轴结构：输入轴、输出轴同向旋转，体积小、重量轻。

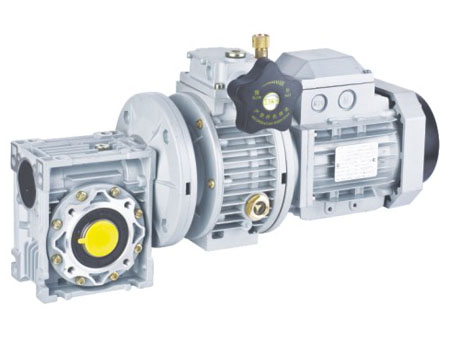

6.组合能力强：本机可与各种类型减速机组合，实现低转速，大扭矩的变速效果。
7.在允许负载的情况下，调定的转速恒定；
8.全机密封，可适用于潮湿、多尘、有轻度腐蚀性的工作环境。
机械无极调速机，机械无极变速机技术参数：
功 率：0.18KW～7.5KW
转 矩：1.5N·m～2062N·m


变速范围：
1.基本型：200-1000r/min
2.变速机带一级齿轮减速（i=2.5-5）：40-200r/min
3.变速机带二级齿轮减速（i=7.1-25）：8-140r/min
变速机三级齿轮减速（i=42-100）：2-23.5r/min
