产品详细描述一、功能综述

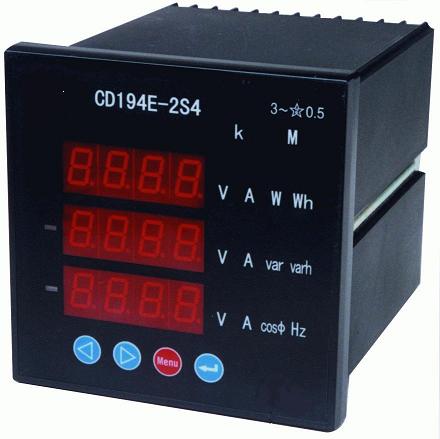

CD194－2S4型多功能电量监测仪表是在消化国外进口同类产品的技术基础上，根据我国对电力设备的运行和计算机智能化监控要求而设计的，该产品集电流表、电压表、功率表、电度表为一体的综合电量监测仪表，RS485通讯接口将该仪表联接到监测中心的计算机网络，是适合我国工矿企业、民用建筑、楼宇自动化等现代供配电系统的一种高性能自动化仪表。
CD194－2S4专用于50/60Hz供电系统电量参数的综合采集；可测量并显示三相电压、三相电流、有功功率、无功功率、功率因数，有功电能（累积）、无功电能（累积）和频率，电能量数值仅作为企业内部二级计量考核、核算用，不作计价计量、付费使用。

二、主要技术指标
1、接线方式：3P3L（三相三线）或3P4L（三相四线）
2、信号输入
电流：额定输入电流AC：1A、5A
电压：额定输入电压AC：100V、220V、380V
允许过量程：瞬时：电流10倍/5秒，电压2倍/1秒；持续：1. 2倍
3、串行通讯：RS485串行接口，ModBus协议、RTU格式，通讯波特率4800、9600可选
4、电量测量范围与精度
电流： 0～5 A                  0.5 ％
电压： 0～450 V             0.5 ％
有功功率：0～9999.999999 MW       0.5 ％
无功功率：0～9999.999999 Mvar     0.5 ％
功率因数：0～1.000        0.5 ％
频率：45～60Hz                     ±0.1Hｚ
有功电能（以电度累积和显示）：0～99999999.99 kWh          1.0 ％
无功电能（以电度累积和显示）：0～99999999.99 kvarh        1.0 ％
5、绝缘强度：                IEC 60255-5  2KVrms-1min
6、环境承受能力：    工作  IEC 60068-1和2     　0℃～+55℃
        储存  IEC 60068-1和2     -25℃～+70℃
  湿热  IEC 60068-1-3       　93%RH 40℃
7、使用场合：无腐蚀性气体及金属粉尘，海拔高度< 3000 m
8、工作电源及功耗：       AC ( 85～265)V或DC ( 100～275)V     8VA





三、显示与按键操作说明
3.1、按住    键持续2秒，本仪表自动进入设定状态，每按一下，自动进入下一项参数整定，若退出设定，按住     键持续2秒即可；在设定状态，每按一下     键，整定值循环增加，按住不放，整定值快速循环增加，每按一下     键，整定值循环减小，按住不放，整定值快速循环减小。
       按住     键和     键的组合方式实现整定电能值!(详细见电能初始值设定页)
3.2、本仪表上电初始化显示第一项，通过　　键查看其它项测量数据，若参数整定项中“循环显示方式”开启时，测量数据会通过面板循环切换显示，此时　　键查看方式无效！
3.3、a、线路接线方式为三相四线的情况下，按一下     键实现显示线电压与相电压之间的切换，如当前显示的A相电压是220V，按一下     键后显示线电压为381.0V；
b、线路接线方式为三相三线的情况下，显示的为线电压。
