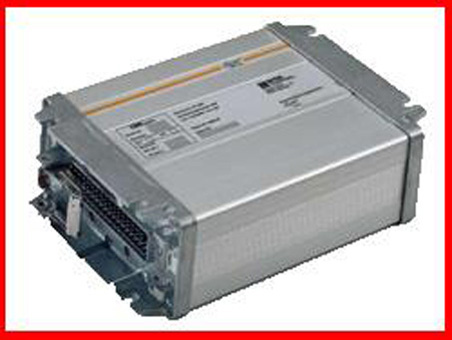

移动车辆专用控制器 DCFI

l    内置高性能 PLC 可编程控制器

l    遵循 CAN-Open 总线通讯协议

l    遵循 IEC61131-3 编程标准

l    内置模/数转换器、运算器、放大器以及 CAN 处理器

l    集脉冲、数字、模拟输入及 PWM 输出功能于一体

l    防尘、防水、坚固外壳封装，宽温度使用范围 本控制器是为集中或分散式控制系统开发，专门针对室外 移动车辆工作的恶劣环境应用场合，集逻辑控制判断、运 算和控制功能于一体，善于实现对电液系统实时、可靠而 又有效控制的一种新型控制器。本控制器拥有数量众多的高性能模数输入、输出端口，能

够采集诸如压力、温度、数度、水平度以及长度等物理量，同时去驱动电有磁阀、液压比例阀或者液压泵，液压马达等。

PWM  输出信号不必通过外接的放大电路或者保护转换电路，就可以直接驱动电流比例阀。同时运用四路模拟反馈输入信号，可以完成诸如闭环控制、比例度控制、最小最大电流限制等众多功 能，从而可满足不同类型的电磁阀控制要求。 使用该控制器能够给系统带来更好的安全性能，具有：独立的处理器监视器（看门狗）、输出闭锁、 在复位状态可以定义所有输出为非活动状态，欠压和过载监视活动，输入可读反馈，输入测试功能，温度监视等。





项目	型号	DCFI
功能配置	微处理 1	80C167CS
	微处理 2	80C167CS
	RAM	128KB+1MB
	FLASH EPROM	128KB+1MB
	Nonvolatile FRAM	8192 Word
	时钟	1
	CAN	3
	RS232	2
	55 针接头	2
	工作电源	8---32V
	防护等级	外壳：IP66K
		接头：IP67
测试标准	EMC 标准
	干扰防护要求依据	DIN40839T1 DIN40839T3	EG-RL95-54/EG
	机械压力实验依据	DIN IEC68T2-6 DIN IEC68T2-27 DIN IEC68T2-29
	操作温度	-40℃到 80℃
