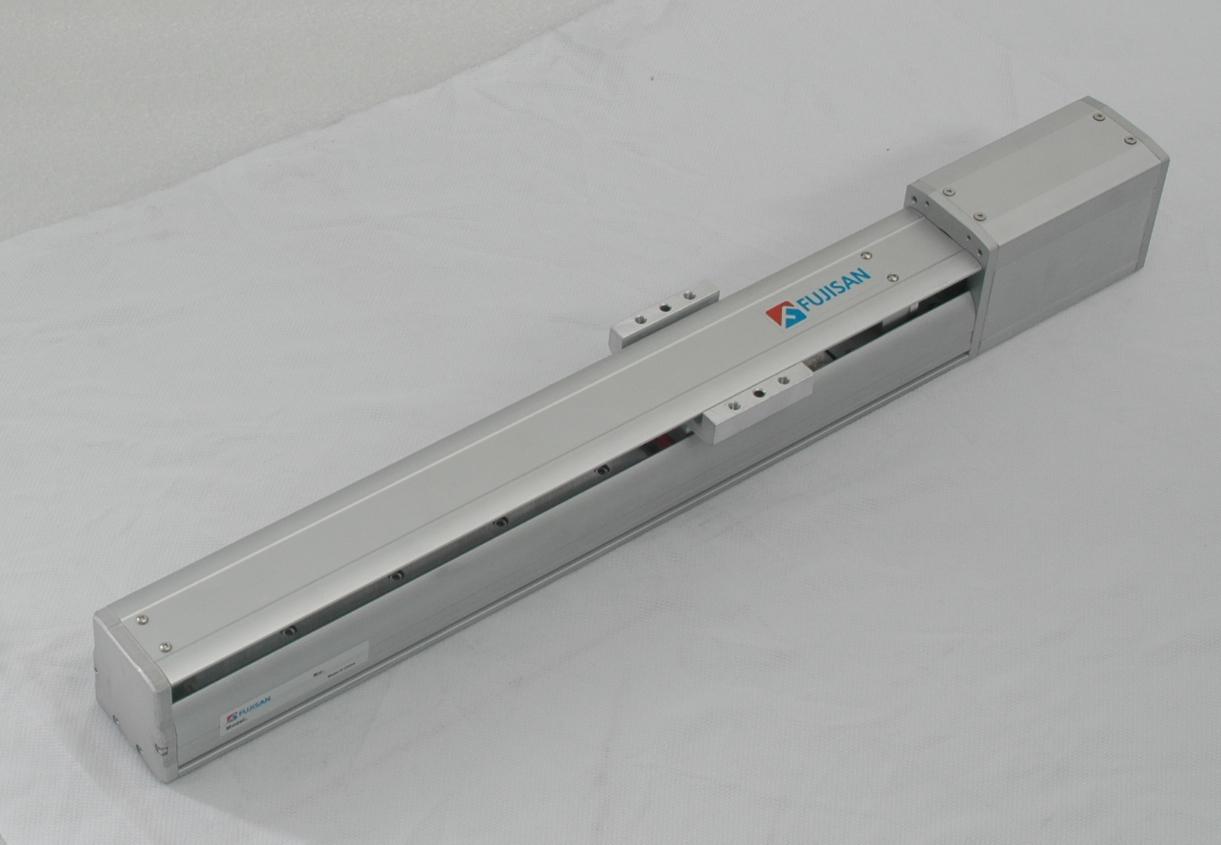

SS60标准型单轴机械手

特点：
■本体宽60mm
■高刚性合金底座
■重复定位精度±0.02
■扭力平稳
■可配伺服电机、步进电机
■性价比好



■基本规格

电机类别		100W伺服		□56.4二相步进
重复精度（mm）		±0.02
传动方式		滚珠丝杆
丝杆导程（mm）		5	10	5	10
最高速度（mm/sec）		250	500	150	300
最大负载（kg）	水平	30	15	20	10
	垂直	9	5	8	5
行程（mm）		100-600（每100间隔）



行程（A）	100	200	300	400	500	600
总长（L）	412	512	612	712	812	912
本体重量（KG）	2.2	2.6	3.0	3.4	3.8	4.2
T型安装槽长度（B）	270	370	470	570	670	770
孔位段尺寸（C）	（B）-130
（D）	（C）/2
（E）	无			（C）/4
安装孔数（N）	6			10

注：
1、安装方式有三种：a、采用底部安装槽配M4螺母；b、用压板压住侧压槽；c、底部孔安装（由内往外锁M4螺钉）
2、因行程繁多，此表只统计了常用行程的机械手，如您需要的机械手行程未在本表所列，请与我公司联系。
3、行程400mm以下为6个安装孔，行程400mm以上（含400mm）为10个安装孔。
4、本体重量为不含电机重量。
5、表中电机罩尺寸是指当电机不带刹车时电机罩的外形尺寸。





行程（A）	100	200	300	400	500	600
总长（L）	293	393	493	593	693	793
本体重量（KG）	2.2	2.6	3.0	3.4	3.8	4.2
T型安装槽长度（B）	270	370	470	570	670	770
孔位段尺寸（C）	（B）-130
（D）	（C）/2
（E）	无			（C）/4
安装孔数（N）	6			10

注：
1、安装方式有三种：a、采用底部安装槽配M4螺母；b、用压板压住侧压槽；c、底部孔安装（由内往外锁M4螺钉）
2、因行程繁多，此表只统计了常用行程的机械手，如您需要的机械手行程未在本表所列，请与我公司联系。
3、行程400mm以下为6个安装孔，行程400mm以上（含400mm）为10个安装孔。
4、本体重量为不含电机重量。
