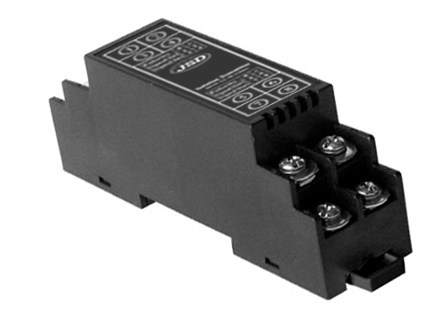

有源高精度4-20mA信号隔离变送器---深圳捷晟达科技信号隔离变送器厂家供应
产品尺寸：94X47X21.83mm

隔离变送器产品特征：

● 小体积，低成本，标准DIN35mm 导轨安装方式
● 三端隔离（输入、输出、工作电源间相互隔离）
● 高精度等级（0.1% F.S）
● 高线性度（0.1% F.S）
● 高隔离耐压（2500VDC/60S）
● 极低温度漂移(35PPM/℃）
● 工业温度范围( -45~+85 ℃）
● 产品性能可靠（MTBF＞50 万小时）
● 工作电源(5VDC/12VDC/15VDC/24VDC 单电源等多种选择）
● 国际标准信号（0~5V/0~10V/0~±10V/4~20mA/0~±20mA 等多选）

隔离变送器产品概述：

JSD MI 有源单通道高精度模拟量信号隔离变送器，是将输入与输出之间电气绝缘的模拟信号进行
变换、放大、隔离的信号调理器，接收现场仪表的各种模拟量信号输入，通过模拟量信号隔离变送器进
行信号变换调理，以标准模拟量信号的形式或者用户指定的特殊的模拟量信号传输到控制室、PLC、PC
及DCS 系统。本产品的输入、输出、工作电源间相互隔离，在电量隔离测控的工业测现场、电力监控、
医疗电子设备、模拟量信号隔离及采集等方面广泛应用。该模拟量信号隔离变送器采用电磁隔离技术,
相比光耦信号隔离变送器具有更好的输出精度、温飘特性小和线性度好等特点。

隔离变送器产品选型参数一览表
DIN35 1x1 MI V(I)x Px V(I)Ox 详细描述
封装标识代码 标准DIN 35mm 封装
通道配置标识代码 1 进1 出
隔离方式标识代码 磁电隔离产品
电压电流信号输入代码
V(I)1： V1：0~5V I1：0~1mA
V(I)2： V2：0~10V I2:0~10mA
V(I)3： V3：0~75mV I3:0~20mA
V(I)4： V4：0~2.5V I4:4~20mA
V(I)5： V5：0~±5V I5：0~±1mA
V(I)6： V6:0~±10V I6:0~±10mA
V(I)7： V7:0~±100mV I7:0~±20mA
V(I)ud： V(I)ud：用户自定义
产品工作电源代码
P1： 24VDC
P2： 15VDC
P3： 12VDC
P4： 5VDC
Pud： 用户自定义
电流/电压信号输出代码
IO1： 4~20mA
IO2： 0~20mA
IO3： -20~+20mA
VO4： 0~5V
VO5： 0~10V
VO6： 1~5V
VO7： 0~±5V
VO8： 0~±10V
V(I)Oud： V(I)Oud：用户自定义
备注1：订货时需确定输入和输出及电源的参数,如有特殊需求可以定制。

产品型号举例：
例1：信号输入通道1：0-5V；信号输出通道1：0-10V；工作电源：12VDC； 产品型号：DIN35 1x1 MI-V1-P3-VO5
例 2：信号输入通道1：4-20mA；信号输出通道1:4-20mA；工作电源：24VDC；产品型号：DIN35 1x1 MI-I4-P1-IO1
