＂ZW6-12＂ZW6-12＂

乐清市佳吉电气有限公司

产品型号:	ZW6-12
产品价格:	价优
产品品牌:	佳吉电气

会员在线咨询，免费获取《电气自动化简讯》双月刊

联系人：袁小强

所在区域：	浙江.温州
办公地址：	乐清市，柳市镇，方斗岩工业区
邮　　编：	325604
电　　话：	0577-62787226
移动电话：	13588996218
传　　真：	0577-62787225
电子邮件：	1163197924@qq.com

公司主页：	http://www.cnjjdq.com

详细描述:

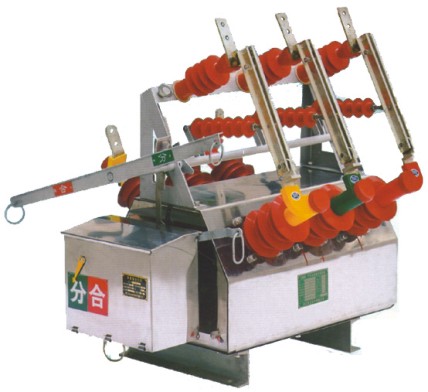

＂ZW6-12＂ZW6-12＂ ZW6-12G系列真空断路器为额定电压10KV，三相交流50Hz的高压户外开关设备，主要用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流。该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，利用SMC绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。
产品概述
ZW6-12/630-12、20型户外真空断路器适用于12KV及以下交流50Hz的三相电力系统。主要用于农网和城网作为分、合负荷电流、过载电流及短路电流之用，也可用于其它类似场所，还可作为城市市区12KV级电网的分段开关。
使用环境条件
(1)周围空气温度上限+40℃，下限-40℃；
(2)海拔高度不大于2000m；
(3)相对湿度：日平均不大于95%，月平均不大于90%；
(4)风压不超过700Pa(相当于风速34m/s)
(5)空气污秽程度按GB5582规定为Ⅳ级；
(6)地震烈度不超过8度。
技术参数
断路器的额定技术参数见表1

序号	名称			单位	参数
1	额定电流			KV	12
2	额定绝缘水平	1min	干试	KV	42
		耐压	湿试(对地)	KV	34
		雷电冲击耐压(峰值)			75
3	额定电流			A	630
4	额定频率			Hz	50
5	额定短路开断电流			KA	12.5、16、20
6	额定关合电流(峰值)				31.5、40、50
7	额定峰值耐受电流			KA	31.5、40、50
8	额定短时耐受电流4s				12.5、16、20
9	操作顺序				分——0.3s——-合分——180s——合分
10	额定短路电流开断次数			次	30
11	机械寿命			次	10000
12	额定操作电压配CT弹簧操作机构			V	DA24V、48V、AC、DC110V、220V
13	触头允许磨损厚度			mm	3
14	过电流脱扣器额定电流			A	5
15	重量			Kg	130(标准型)

断路器的装配调整参数见表2

序号	项目		单位	参数
1	触头开距		mm	9±1
2	触头超程			3±1
3	平均合闸速度		m/s	0.6±0.2
4	平均分闸速度			1.0±0.2
5	触头合闸弹跳时间		ms	≤2
6	三相分闸同期性		ms	≤2
7	合闸时间		s	≤0.1
8	合闸时间	最高操作电压	s	≤0.06
		最低操作电压		≤0.1
9	每相回路直流电阻		μΩ	≤200
10	相间中心句距(灭弧室端)		mm	193

外形及安装尺寸图

ZW6-12/630-12.5户外高压真空断路器
ZW6-12/630-20户外高压真空断路器
ZW6-12/T630-12.5户外高压真空断路器
ZW6-12/T630-20户外高压真空断路器
ZW6-12G/630-12.5户外高压真空断路器
ZW6-12G/630-20户外高压真空断路器
ZW6-12G/T630-12.5户外高压真空断路器
ZW6-12G/T630-20户外高压真空断路器
ZW6-12 型户外交流高压真空断路器，型号:ZW6-12 型户外交流高压真空断路器，极数:ZW6-12 型户外交流高压真空断路器，额定频率:/（Hz），灭弧方式:真空断路器。ZW6-12型户外交流高压真空断路器的供货厂家是佳吉电气有限公司
