＂ZW32-12＂ZW32-12＂

乐清市佳吉电气有限公司

产品型号:	ZW32-12
产品价格:	价优
产品品牌:	佳吉电气

会员在线咨询，免费获取《电气自动化简讯》双月刊

联系人：袁小强

所在区域：	浙江.温州
办公地址：	乐清市，柳市镇，方斗岩工业区
邮　　编：	325604
电　　话：	0577-62787226
移动电话：	13588996218
传　　真：	0577-62787225
电子邮件：	1163197924@qq.com

公司主页：	http://www.cnjjdq.com

详细描述:

＂ZW32-12＂ZW32-12＂ZW32系列柱式户外高压真空断路器是三相交流50Hz、额定电压12kV的户外高压开关设备。适用于开断、关合城市或农村配电系统的负荷电流、过载电流、短路电流。
产品概述
ZW32型户外柱上真空断路（以下）为额定电压12KV，三相交流50Hz的户外高压配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，更适用于城市、农村电网建设改造及频繁操作的场所。

使用环境条件
1、海拔：≤2000m及以下；
2、周围空气温度：上限+30℃，下限-40℃；
3、风压不超过700Pa(相当于风速34m/s)；
4、振幅：无常性剧烈震动；

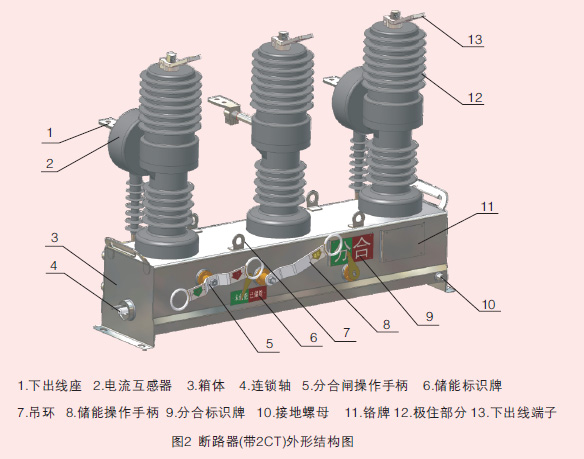

结构特点
1、断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使寿命长等特点。
2、断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。
3、三相支柱及电流互感器采用进口户外环氧树脂固体绝缘，或采用户内环氧树脂外包有机硅橡胶固体绝缘；具有耐高低温、耐紫外线、耐老化等特点。
4、操动机构采用小型化弹簧操动机构，储能电机功率小，分合闸能耗低；机构传动采用真动传输方式，零部件数量小，可靠性高。操动机构置于密封的机构箱内，解决了操动机构锈蚀的问题，提高了机构的可靠性。
5、断路器的分、合闸操作可采用手动或电动操作及远方遥控操作。可与智能控制器配套实现配电自动化，也可以与重合控制器配合组成自动重合器、分段器。
6、断路器可以装设二相或三相电流互感器，供过电流或短路保护用，也可以给智能控制器提供电流采集信号；根据用户要求可加装计量用电流互感器。
7、断路器可外带三相联动的隔离开关，在隔离开关分闸状态下有明显可见断口，并具备与断路器本体之间的防误联锁装置，只有在隔离刀完全合闸或完全分闸时才可操作断路器。可连装避雷器支柱绝缘子，维护方便。

主要技术参数

序号	项目		单位	参数
1	额定电压		KV	12
2	额定电流额		A	630
3	工频耐压（lmin）		kV	42
4	雷电冲击耐压（峰值）		kV	75
5	额定短路开断电流		KA	12.5、16、20
6	额定短路关合电流（峰值）		KA	31.5、40、50
7	额定峰值耐受电流		KA	31.5、40、50
8	额定短路耐受电流4s		KA	12.5、16、20
9	额定操作顺序			分-0.3s-合分-180s-合分
10	额定短路电流开断次数		次	30
11	机械寿命		次	10000
12	储能电机额定电压		V	DC或AC220、110、DC24
13	额定操作电压（配专用弹簧操动机构）	分闸线圈	V	DC或AC220、110、DC24
13	额定操作电压（配专用弹簧操动机构）	合闸线圈	V	DC或AC220、110、DC24
14	过电流脱扣器额定电流		A	5
15	动静触头允许磨损厚度		mm	3
16	重量		kg	80、95（带隔离）
17	极间中心距离		mm	340±1.5

外形及安装尺寸图

ZW32-12/630-12.5
ZW32-12/630-20
ZW32-12/T630-12.5
ZW32-12/T630-20
ZW32-12G/630-12.5
ZW32-12G/630-20
ZW32-12G/T630-12.5
ZW32-12G/T630-20
ZW32-12/1250-25
ZW32-12G/1250-25
ZW32-24,ZW32-24G户外高压真空断路器 ZW32-24/630－20型户外高压真空柱上干式断路器是额定电压24KV、50HZ交流三相高压配电网中的控制保护设备。主要用于断、关合电力线路中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用。本断路器采用立柱型、干式结构，绝缘可靠，电寿命长、免维护，特别适用于频繁操作场所的要求。
