2A656落地镗床电气改造

一 机床现状介绍

    2A656落地镗床是前苏联早期生产的产品，该型号的落地镗床主轴一般是由交流电机拖动，其制动是通过反接制动完成的；X、Y、Z、W（B）四个轴是由四台直流电机拖动，驱动这些电机的是由两台分立式装置切换驱动。由于该型号的设备使用年代久远，电气部分已经严重老化，故障率高，而且配件购买困难，因此已经不能满足现状。

二 改造效果

   1 降低了故障率，提高了工作效率

   2 维护更加简单

   3 由于部分易损配件已经国产化，降低了后期维护成本

三 改造方案

    1、拆除旧电气控制柜，保留原有的直流电动机，更换测速发电机；

    2、进给采用西门子直流调速装置取代原有的分立式进给调速装置，新装置采用脉宽调速控制，带有三环反馈功能，低速稳定性好。

      （一般选用两台装置进行切换控制，有条件的客户可以选择使用4台装置对各个进给轴进行单独控制）

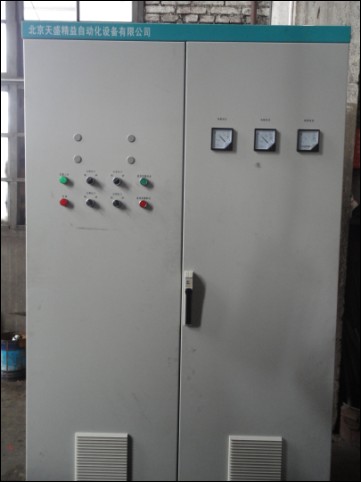

    3、设计电气原理图纸，制作新电气控制柜，电柜规格：威图1200*600*2000

    4、逻辑控制采用日本进口PLC控制，提高动作准确率，简化电路；

    5、重新制作按钮操作站和操作面板，新面板集操作按钮于一体，使用更加灵活；

    6、更换床身电线电缆，线号采用日本打号机打印，字迹清晰，不易褪色；

    7、完善设备全部电气资料，方便后期维护。
