■ 产品概述 General

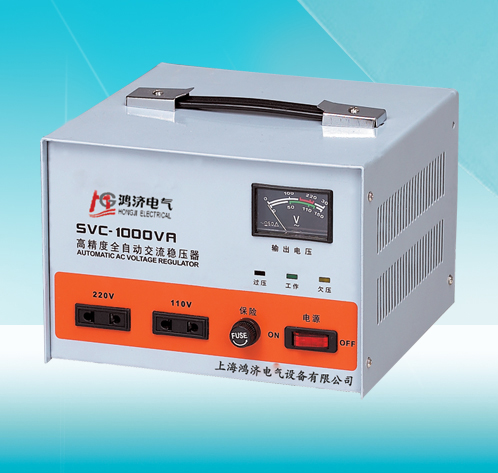

SVC(TND)系列单相全自动交流稳压器是由接触调压器，取样控制电路和伺服电机等所组成。当电网电压不稳或负载变化时，取样控制电路实行取样，发出信号驱使伺服电机按所需方向转动，调整调压器碳刷的位置，使输出电压调整到额定值并达到稳定状态。本稳压器体积小、重量轻、效率高、性能稳定可靠、可长期连续等特点，根据用户需要，可设欠压、延时等保护功能。可广泛用于任何用电场所，是一种理想的稳压电源。
SVC(TNS)系列三相高精度全自动交流稳压器是单相系列高精度全自动交流稳压器的组合.电网输入为三相四线制,星形(Y形)接法,输出亦为三相四线制,由三只电流表分别指示各相的输出电流,由一只转换开关及一只电压表换档监测各组相线电压。
■ 使用范围 Application
该系列稳压器适用于计算机、测试设备、照明系统、通讯系统、医疗设备、工业自动化设备、音响设备、复印件、空调等。
■ 技术参数 Technical Index
|
输入电压 (V) |
单相：140～260V 5KVA以上160～250V 三相：280～430V |
|
输出电压(V) |
单相：220V±3% 110V±3% 三相：380V±3% |
|
相 数 |
单相 三相 |
|
频 率 |
50/60HZ |
|
调整时间 |
＞15V/秒 |
|
最大额定(KVA) |
1.5 |
3 |
4.5 |
6 |
9 |
15 |
20 |
30 |
50 |
|
输出电流(A) |
2 |
4 |
6 |
8 |
12 |
20 |
28 |
40 |
68 |
|
过压保护 |
245±5V |
|
延 时 |
短延时5±2秒 |
|
环境温度 |
-5～+40℃ |
|
温 升 |
＜60℃(满负荷条件下) |
|
相对湿度 |
＜90% |
|
波形失真 |
无附加波形失真 |
|
效 率 |
＞95% |
|
耐 压 |
符合颁布标准 |
■规格型号 Specifications and Mode
|
型号规格 |
输入电压 (V) |
输出电压(V) |
输出精度 |
产品尺寸(cm) |
装箱数 |
|
TNS-6KVA |
280V-450V |
380V |
±3% |
39×31.5×77 |
1 |
|
TNS-9KVA |
43.5×36×77 |
1 |
|
TNS-15KVA |
48×36×70 |
1 |
|
TNS-20KVA |
51.5×40.5×85 |
1 |
|
TNS-30KVA |
59×46×109 |
1 |
|
TNS-40KVA |
64.5×52.5×109 |
1 |
|
TNS-45KVA |
64.5×52.5×109 |
1 |
|
TNS-50KVA |
64.5×52.5×109 |
1 |
|
TNS-60KVA |
64.5×52.5×109 |
1 |
|
TNS-75KVA |
67×56.5×130 |
1 |
|
TNS-100KVA |
67×56.5×130 |
1 |
|
型号规格 |
输入电压 (V) |
输出电压(V) |
输出精度 |
产品尺寸(cm) |
装箱数 |
|
TND-0.5KVA |
176V-264V |
220V |
±3% |
17×19×13 |
1 |
|
TND-1 KVA |
20×22×16 |
1 |
|
TND-1.5KVA |
20×22×16 |
1 |
|
TND-2KVA |
26×24×19 |
1 |
|
TND-3KVA |
29×22×24 |
1 |
|
TND-5KVA |
50×25×21 |
1 |
|
TND-8KVA |
57×27×24 |
1 |
|
TND-10KVA |
57×27×24(台) |
1 |
|
TND-15KVA |
65×40×33 |
1 |
|
TND-20KVA |
68×58×35 |
1 |
|
TND-30KVA |
102×53×43 |
1 |
|
TND-45KVA |
129×79×43 |
1 |
|
TND-45KVA |
129×79×43 |
1 |
■使用环境 Working condition
1,不要使用过高的负载；
2,请使用足够的电线；
3,请小心连接好输入电压和仪器设备的输出；
4,仪器设备与稳压器的输出电压要统一；
5,请选择好输入电压开关与电源电压一样；
6,如果保险丝烧坏，请核对负载设备；
7,要用同一定额的保险丝，不能使用非额定保险丝或电线；
8,安装在干燥通风的地方； |
