NPort® 5650系列为串口设备连接到以太网提供了便捷的传输方式，不仅保护您的现有硬件投资，而且确保将来网络的扩展性能。您只需要做一些简单的配置任务，就可以使现有的串口设备做好了联网的准备。此外，NPort® 5650系列可以直接进行串口和以太网接口的双向传输数据。通过使用NPort® 5650系列，您可以同时集中管理您的串口设备和主机系统。

最多可让8/16个RS232串口设备联网
只需简单的配置，NPort® 5650就可以将8个/16串口设备连接至以太网。

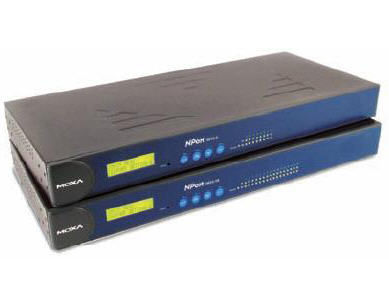

NPort 5650具有专业的外壳设计，除了前面板上有所有的串口的Tx/Rx 状态LED显示，后面板上则有8/16口RS-232 RJ45接线口。这项特点让NPort 5650适用于标准19寸机架安装，简化了操作，维护，和管理的工作。

Real COM/TTY端口
在安装完随机所带的NPort 5650的real COM/tty驱动程序后，NPort 5650上的串口会被Windows操作系统视为Real COM端口，或被Linux操作系统视为tty端口。NPort系列提供基本的传输/接收数据功能，以及RTS，CTS，DTR，DSR，和 DSD等控制信号功能。

LED 显示器
连接头上的系统LED、串口Tx/Rx LED、以及以太网络LED显示器让现场工程师能够快速的分析问题所在，并且让监控的动作变的简单、轻松。NPort 5650的LED显示器不仅能够显示目前系统和网络的状态，也能协助现场工程师监控所连接串口设备的状态。

信方华泰您值得信赖的工业自动化领域合作伙伴！串口服务器  工业以太网交换机

- 简单易用的LCM（Liquid Crystal Module）显示操作界面，可用于设置IP地址
- 标准19寸机架式安装
- 自动检测10/100Mbps Ethernet界面
- 16/8个RS-232串口
- 所有端口皆有突波保护功能（15KV ESD）
- 支持TCP Server，TCP Client，UDP，和Real COM模模式
- 支持web与telnet console
- 支持SNMP MIB-II网管功能

以太网
口数量：1
速率：10/100 M自适应 MDI/MDIX
接头：8-pin RJ45
电磁隔离保护：内建1.5 KV
光纤
距离：
多模：0 ~ 2 km，1310 nm (62.5/125 μm，500 MHz*km)
单模：0 ~ 40 km，1310 nm (9/125 μm，3.5 PS/(nm*km))
最小TX输出：-20 dBm (多模)，-5dBm (单模)
最大TX输出：-14 dBm (多模)，0 dBm (单模)
灵敏度：-34 ~ -30 dBm (多模)，-36 ~ -32 dBm (单模)
串口
数量：8或16个
串口标准：
NPort® 5610：RS-232
NPort® 5630：RS-422/485
NPort® 5650：RS-232/422/485
端口类型：RJ45 (8-pin)
串口线性保护：全信号15 KV ESD
RS-485数据流向：ADDC® (专利保护的数据流向自动控制功能)
RS-485上拉/下拉电阻：1 KΩ，150 KΩ
串行通讯参数
数据位：5，6，7，8
停止位：1，1.5，2
校验位：None，Even，Odd，Space，Mark
流控：RTS/CTS，DTR/DSR (仅RS-232)，XON/XOFF
波特率：50 ~ 921.6 Kbps
串行信号
RS-232：TxD，RxD，RTS，CTS，DTR，DSR，DCD，GND
RS-422：Tx+，Tx-，Rx+，Rx-，GND
RS-485 (2线)：Data+，Data-，GND
RS-485 (4线)：Tx+，Tx-，Rx+，Rx-，GND
软件特点
网络协议：ICMP，IP，TCP，UDP，DHCP，BOOTP，Telnet,DNS，SNMP V1/V2c，HTTP，SMTP，SNTP，ARP，PPP，SLIP，RTelnet，RFC2217
配置：Web Console，Telnet Console，Windows UtilityWindows
实时COM驱动：Windows 95，98，ME，NT，2000，XP x86/x64，2003 x86/x64，Vista x86/x64，2008x86/x64，Embedded CE 5.0/6.0，XP Embedded
固定TTY驱动：：SCO Unix，SCO OpenServer，UnixWare7，UnixWare 2.1，SVR 4.2，QNX 4.25，QNX 6，Solaris 10，FreeBSD，AIX 5.x，HP-UX 11iLinux实时TTY驱动：Linux kernel 2.4.x，2.6.x
迷你屏幕和按钮
LCD面板：提供液晶显示屏
按键：4个按键，方便对现场配置
机械特性
外壳：金属，IP30防护等级
重量：
NPort® 5650-8：3460 g
NPort® 5650-8-S-SC，5650-16-M-SC：3440 g
尺寸:
无挂耳：440 x 45 x 198 mm (17.32 x 1.77 x 7.80 in)
有挂耳：480 x 45 x 198 mm (18.90 x 1.77 x 7.80 in)
工作环境
工作温度：0 ~ 55 °C (32 ~ 131 °F)
工作湿度：5 ~ 95% RH
存储温度：-20 ~ 75 °C (-4 ~ 167 °F)
电源需求
输入电压：NPort® 5610/5630/5650：100 ~ 240 VAC，47 ~ 63 hz
电源功耗：
NPort® 5650-8/16：158 mA @ 100 VAC，102 mA @ 240VAC
NPort® 5650-8/16-S-SC：164 mA @ 100 VAC，110 mA @240 VAC
NPort® 5650-8/16-M-SC：174 mA @ 100 VAC，113 mA @240 VAC
安规认证
EMC：
CE (EN55022 Class A，EN55024)，FCC Part 15Subpart B Class A
NPort® 5610 only：IEC61000-4-12
安全：UL (UL60950-1)，TÜV (EN60950-1)
医疗：EN60601-1-2 Class B，EN55011
可靠性
自动重启触发机制：内建WDT（看门狗时钟）
MTBF (meantime between failures):
NPort® 5650-8：117584小时
NPort® 5650-16：104767小时
NPort® 5650-S-SC-8：116914小时
NPort® 5650-S-SC-16：87528小时
NPort® 5650-M-SC-8：116914小时
NPort® 5650-M-SC-16：87528小时
保修
保修期：5 年

信方华泰您值得信赖的工业自动化领域合作伙伴！串口服务器  工业以太网交换机

可选型号
产品编号            描述
NPort 5650-16        16口RS-232/422/485到以太网串口设备联网服务器，100-240 VAC电源输入，机架型
NPort 5650-16-M-SC： 16口RS-232/422/485串口设备联网服务器，10/100BaseF(X)，多模光纤 (SC连接头)，机架型
NPort 5650-16-S-SC   16口RS-232/422/485串口设备联网服务器，10/100BaseF(X)，单模光纤 (SC连接头)，机架型

串口电缆线
产品编号                     描述
CBL-RJ45M9-150      150 cm 8-pin RJ45转DB9针式电线
CBL-RJ45F9-150       150 cm 8-pin RJ45转DB9孔式电线
CBL-RJ45M25-150     150 cm 8-pin RJ45转DB25针式电线
CBL-RJ45F25-150      150 cm 8-pin RJ45转DB25孔式电线
